本篇THETA Z1 .三部曲(三) 外掛、編修篇
以RICOH Plug-ins教學、DNG編修為主,會有大量圖片以及文字說明
點擊文章選項連結可快速到該段落,建議電腦版觀看效果比較好

01.前言
02.電腦版RICOH THETA介紹
03. RICOH Plug-ins介紹
…03-0. RICOH Plug-ins安裝
…03-1. RICOH Plug-ins:USB data transfer
…03-2. RICOH Plug-ins:Time Shift Shooting(必備外掛)
…03-3. RICOH Plug-ins:Single Lens Shooting
…03-4. RICOH Plug-ins:Automatic Face Blur BETA
04. THETA Z1 DNG編修:RICOH THETA Stitcher
…04-1. THETA Z1 DNG單張編修
…04-2. THETA Z1 DNG多張合併HDR編修
05.結尾


01.前言

RICOH THETA Z1首創搭載1英吋感光元件
搭配THETA APP中豐富的拍攝模式以及THETA+ APP創意編修模式提供更多360的創作
但是THETA系列中還有個RICOH THETA Plug-in Store
提供了許多外掛程式給THETA系列使用(THETA V支援、THETA Z1支援 )
RICOH THETA Plug-in的出現更THETA系列又多了更多元化的玩法

本篇文章以RICOH THETA Plug-in為主
但因為RICOH THETA Plug-in太多外掛沒法一一介紹
選擇幾款比較會用的

DNG編修部分也是本篇的一個重點,THETA Z1提供了DNG檔案格式
使用的軟體為Adobe Lightroom Classicvm,需要搭配RICOH THETA Stitcher去處理
文章之中會有詳細的解說


02.電腦版RICOH THETA介紹

電腦版RICOH THETA 原本在三部曲(二)就要介紹,但是考慮到RICOH THETA Plug-in部分
才會在三部曲(三)中一起說明

電腦版RICOH THETA是在電腦上觀看360照片/影片的一個程式
同時透過電腦版RICOH THETA上傳360照片/影片到THETA 360網站上

電腦版RICOH THETA下載(支援windows/Mac),網站上面的名稱是基礎應用程式
https://support.theta360.com/ct/download/

下載後直接安裝即可,桌面上會有RICOH THETA的ICON捷徑
為了避免跟THETA APP、THETA+ APP名稱混在一起,這邊以電腦版RICOH THETA這名稱為主

開啟電腦版RICOH THETA

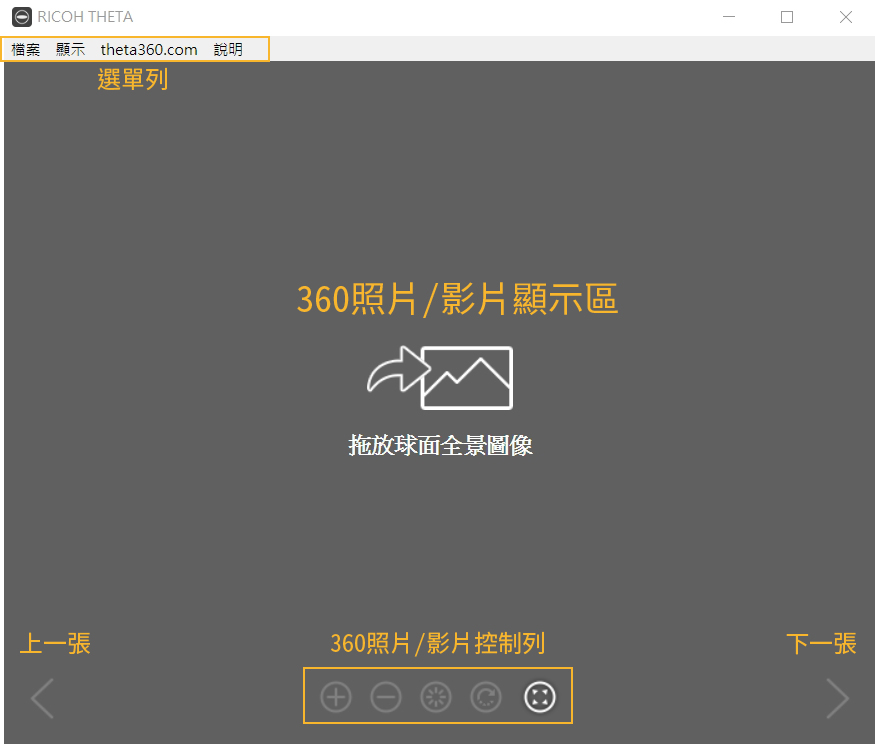

相當簡潔的介面
三大區域:選單列、顯示區、控制區

拖曳360照片/影片到視窗中即可觀看

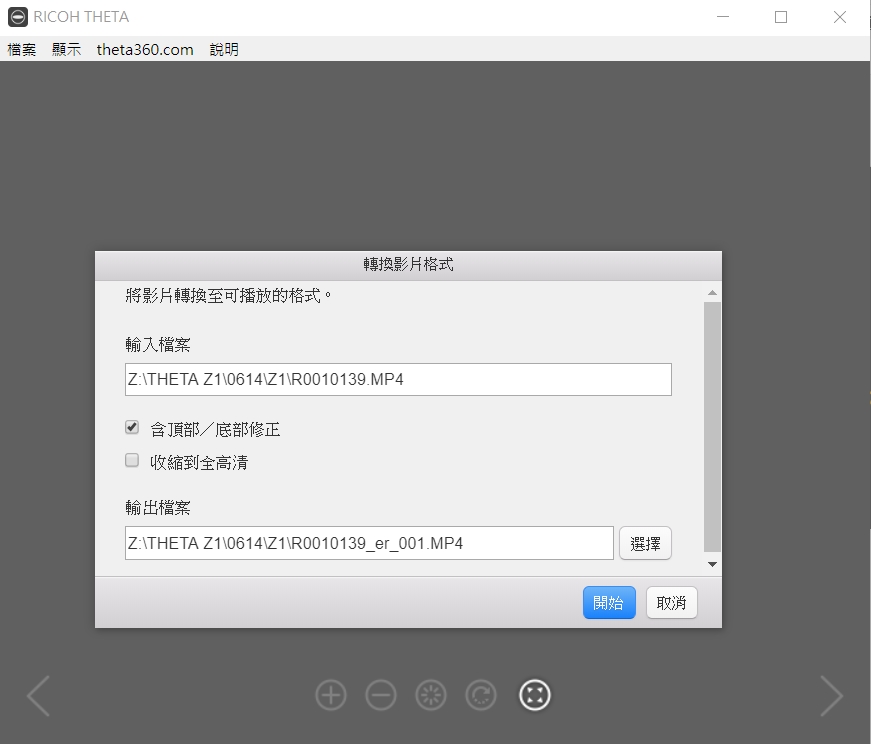

如果是THETA Z1本機中的影片檔拖曳到電腦版RICOH THETA中會有轉換影片的過程
未轉換的影片是兩個圓形的影片,轉換後的影片才可以在電腦版RICOH THETA中觀看
不用擔心轉換影片原本的會被覆蓋,檔名會加上_er字樣

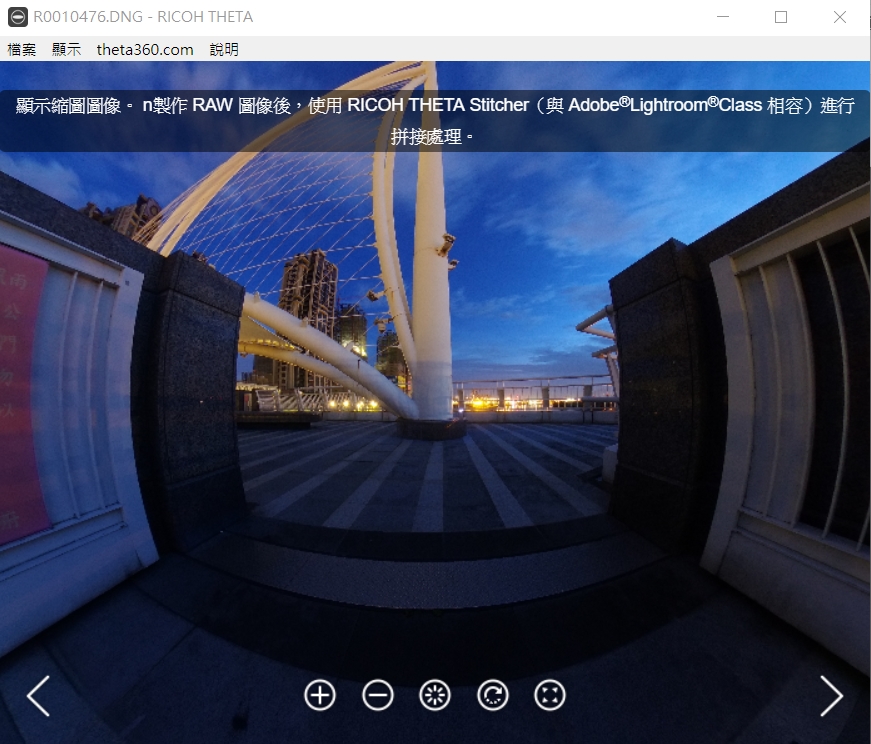

DNG檔案拖曳到電腦版RICOH THETA中會有提示使用Adobe Lightroom Classicvm,搭配RICOH THETA Stitcher

控制列:上一張、放大、縮小、主頁位置、自動旋轉、下一張
滑鼠左鍵按住出現手掌符號可任意移動
縮到最小有鏡球效果,不過沒有小星球效果

選單列部分如下
檔案:開啟、關閉、圖像拍攝、寫入並加上傾斜 頂部/底部校正、韌體更新、外掛程式管理、開發者模式、關閉
顯示:導覽、上一步、下一步、全螢幕
theta360.com:登入、發表(在社群網站上分享)
說明:版本資訊

關於選單列部分,有些功能比較重要所以拉出來直接解釋

選單列-檔案部分
圖像拍攝:電腦版RICOH THETA顯示的360照片畫面存成圖檔

圖像拍攝成果如下

選單列-檔案部分
韌體更新:更新THETA裝置韌體
我個人更新THETA Z1韌體都是用電腦版RICOH THETA接連THETA Z1去做韌體更新

手上的THETA Z1韌體已經是最新版本

選單列-檔案部分

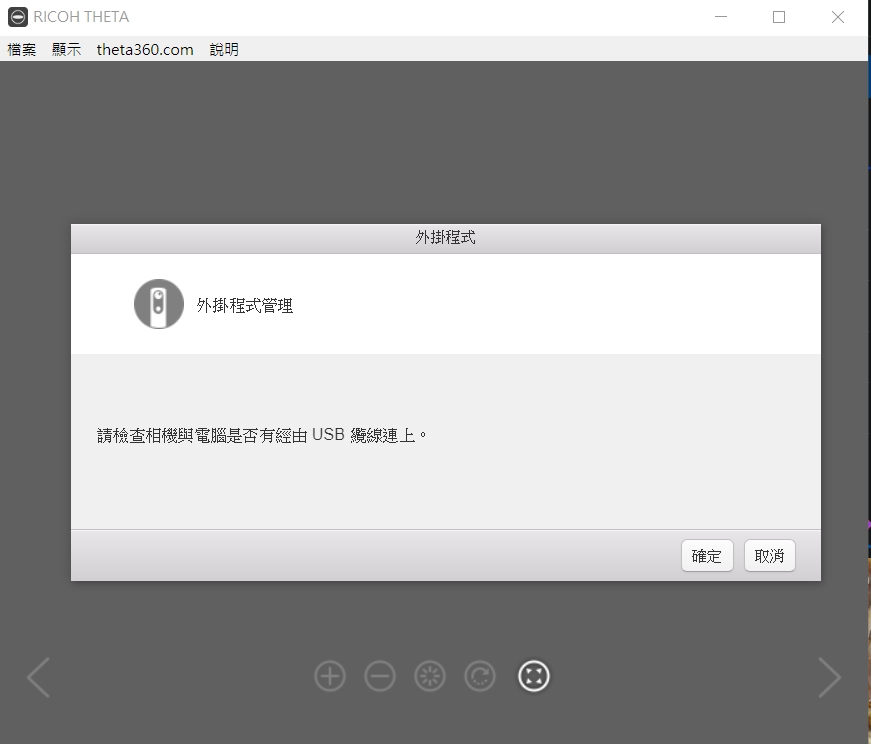

外掛程式管理:請記得連接上THETA裝置

THETA Z1支援三個外掛程式,可以在這邊改變順序、設定其他外掛
也可以在這畫面解除安裝相機中的外掛程式

選單列-theta360.com
登入:可以用Facebook或是Twitter登入theta360.com

選單列-theta360.com
發表(在社群網站上分享):把360照片上傳至theta360.com

這邊做一個補充說明:
隱私設定的變更
為了將 theta360.com 進一步發展成分享服務,「非公開」設定將於 2019 年 10 月移除。
截至目前為止已設定為「非公開」的張貼影像將保持原樣,且不會列在搜尋功能下。
登入之後,使用者也可以將這些影像的設定從「非公開」變更為公開發布。

原文出處
https://topics.theta360.com/ct/news/2019-08-29/

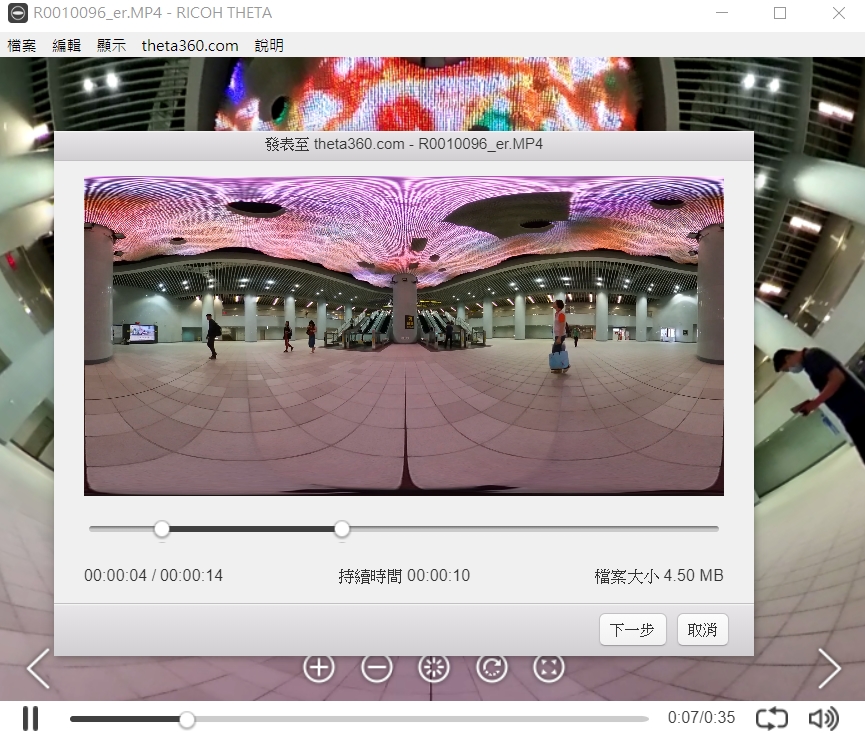

上傳360影片到theta360.com,會有上傳容量5MB,大約10秒左右的限制
上傳影片的就選擇一下影片長度

以上就是電腦版RICOH THETA的介紹,再來的章節是關於RICOH Plug-ins
安裝RICOH Plug-ins是需要電腦版RICOH THETA的…


03.RICOH Plug-ins介紹

THETA Z1本身來說硬體規格強、軟體方面有著APP連線控制
但THETA系列還有著其他360相機所沒有的RICOH Plug-ins
透過這個RICOH Plug-ins讓THETA Z1增加更新奇有趣又實用的功能

THETA V以及THETA Z1支援RICOH Plug-ins

RICOH Plug-ins介紹&下載頁面
https://pluginstore.theta360.com/#official

目前該頁面只有英文,可以透過Google Chrome 網路瀏覽器中的翻譯頁面觀看
這邊先簡單介紹一下RICOH Plug-ins上面的

Single Lens Shooting
單鏡頭拍攝

Time Shift Shooting
時間差拍攝

VR Media Connection
VR媒體連接

File cloud upload V2
文件雲上傳V2

Wireless Live Streaming
無線直播

Self-timer Locked
自拍鎖定

Automatic Face Blur BETA
自動臉部模糊BETA

該頁面下面還有更多的Partner Plug-ins,本篇主要以RICOH Plug-ins為主

中文的外掛程式介紹,不過介紹不多
https://theta360.com/ct/ricoh_plugins/

安裝RICOH Plug-ins需要THETA Z1跟電腦連接,同時電腦上要安裝電腦版RICOH THETA
在RICOH Plug-ins頁面上操作

HETA Z1本身內建了兩個外掛:USB data transfer以及Remote Playback

USB data transfer:
用此外掛程式可將相機拍攝的靜態影像和視訊檔案傳輸與複製至 USB 記憶體裝置。
可免除藉由無線區域網路傳輸影像檔案到智慧型手機,以及以連接至電腦的方式建立備份的麻煩,
並能輕鬆地釋出相機內建記憶體的空間。

Remote Playback:
本外掛程式能使用從相機擷取的影像資料在電視顯示器上顯示出 360° 影像。
RICOH THETA V 可當作遙控器使用,選擇影像檔案並將 360° 的影像顯示做水平和垂直向的移動。


03. RICOH Plug-ins介紹
03-0. RICOH Plug-ins安裝

RICOH Plug-ins目前有7個,7個都可以安裝在THETA Z1上面
透過THETA APP或是電腦版RICOH THETA去指定外掛程式1、2、3 該用哪一個

瀏覽器打開RICOH Plug-ins下載網頁
https://pluginstore.theta360.com/#official

選好想要下載的
Time Shift Shooting時間差拍攝
https://pluginstore.theta360.com/plugins/com.theta360.timeshiftshooting/

下面會有說明該外掛程式版本以及適用機種(韌體版本)
Information
Updated May 15, 2019 Version 1.0.0
Requires
RICOH THETA Z1 (Firmware version 1.03.5)
RICOH THETA V (Firmware version 3.00.1)

找到install安裝
THETA Z1需連接至電腦、同時電腦上要安裝電腦版RICOH THETA

按下install 再次確認的畫面

此時出現這個鏈結必須用關連的程式開啟
這個時候電腦版RICOH THETA就上用場了
選擇開啟鏈結

開啟鏈結後
確認THETA Z1連接至電腦,按下確定

安裝中。請稍後。

外掛程式安裝:安裝完成
按下確定就是完成

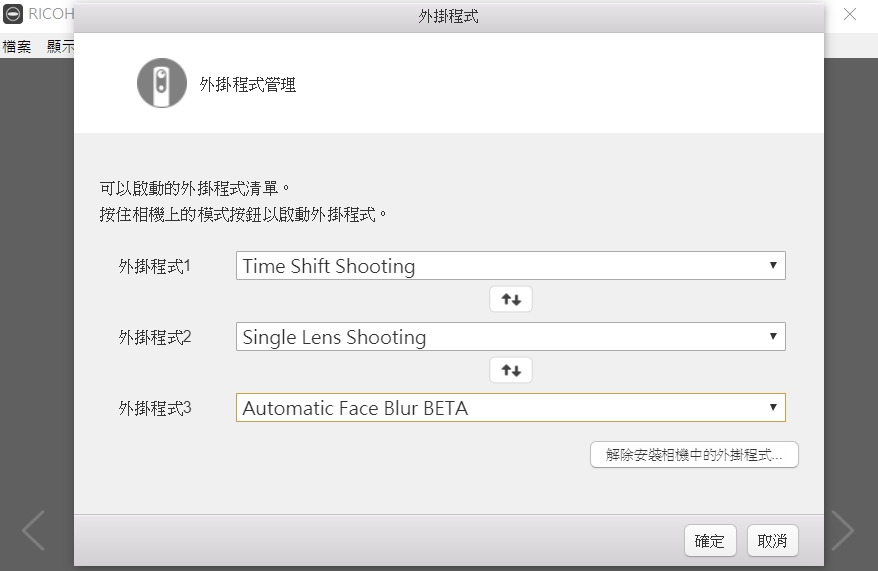

按下外掛程式管理員
外掛程式1:Remote Playback(一開始就有的內建外掛)
外掛程式2:USB data transfer(一開始就有的內建外掛)
外掛程式3:未被選擇透過旁邊▼切換成Time Shift Shooting
↑↓改變外掛程式順序

可以任意安裝、指定您想用的外掛
設定好後,THETA Z1就會是指定的外掛

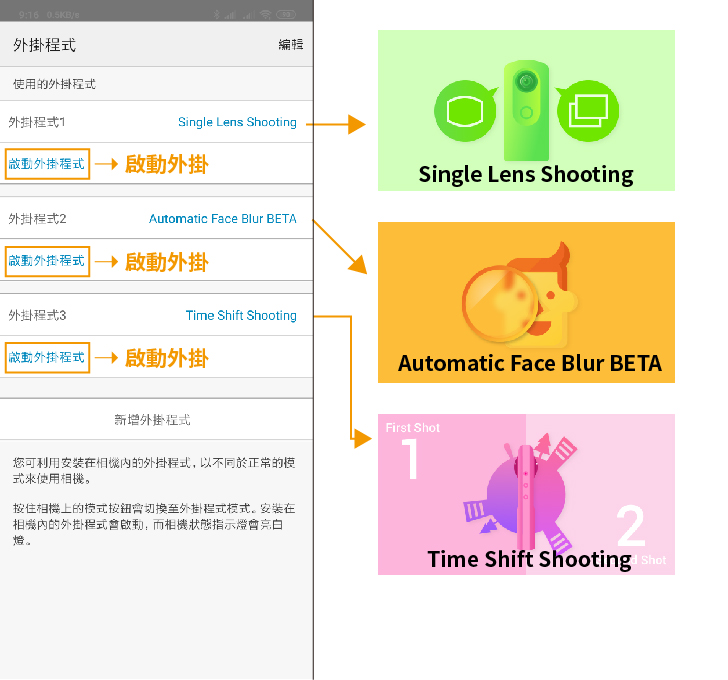

THETA APP可以更改THETA Z1外掛程式
設定→相機設定→外掛程式外→外掛程式頁面

選擇外掛程式1的名稱→出現可更換的外掛→選擇外掛

最後可以排序出你想用的外掛程式
每個外掛程式下的藍色啟動外掛程式就是啟動該外掛程式

THETA Z1可以直接啟動外掛程式
請記得先開機

開機後,長按Mode鍵,出現Plug-in畫面

外掛程式啟動下
Mode鍵:切換

選好需要使用的外掛,OK確認下去,外掛程式啟動中,指示燈顯示白色
OK確認→啟動外掛
Mode鍵:長按結束外掛

RICOH Plug-ins外掛很多種,這邊只能選幾款外掛介紹一下


03. RICOH Plug-ins介紹
03-1. RICOH Plug-ins:USB data transfer

USB data transfer是一開始就在THETA Z1中的外掛
主要功能是把THETA Z1內存記憶體中的影片跟照片透過OTG方式傳輸到隨身碟
因為THETA系列一直以來都是內建記憶體,這算是一個解決容量不足的一個方式
建議隨身碟寫入速度快一點比較好

使用的隨身碟是FAT32格式可以傳輸小於4GB的檔案(單照片檔案不會超過4GB)
使用的隨身碟是EXT4格式可以傳輸大於4GB檔案(影片檔案看時間長度會超過4GB)
電腦必須已有安裝與 ext4 檔案系統相容的專屬軟體。
其他格式的隨身碟會顯示錯誤無法使用

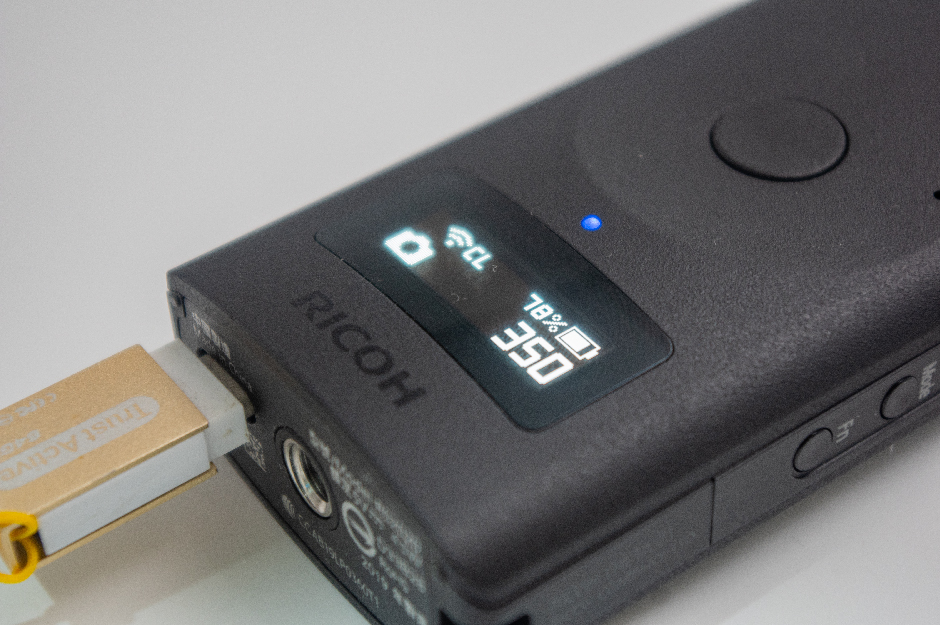

THETA Z1採用TYPE-C介面,找一個有TYPE-C介面的隨身碟插上

THETA APP中的相簿設定→相機設定→外掛程式
選擇啟動外掛程式1:USB data transfer
這個外掛程式採用網頁版本控制

選取選擇圖片/影片、Copy/Move
我這邊是選擇全部Move到隨身碟去,會面會有進度表, 之後隨身碟中建立資料夾存在其中

THETA Z1會有會進度顯示

以上就是USB data transfer外掛的介紹


03. RICOH Plug-ins介紹
03-2. RICOH Plug-ins:Time Shift Shooting(必備外掛)

RICOH Plug-ins眾多外掛程式中,個人最推薦使用的外掛程式:Time Shift Shooting
因為可以不用拍攝到自己(笑…)

相簿模式設定→相機設定→外掛程式→啟動外掛程式Time Shift Shooting

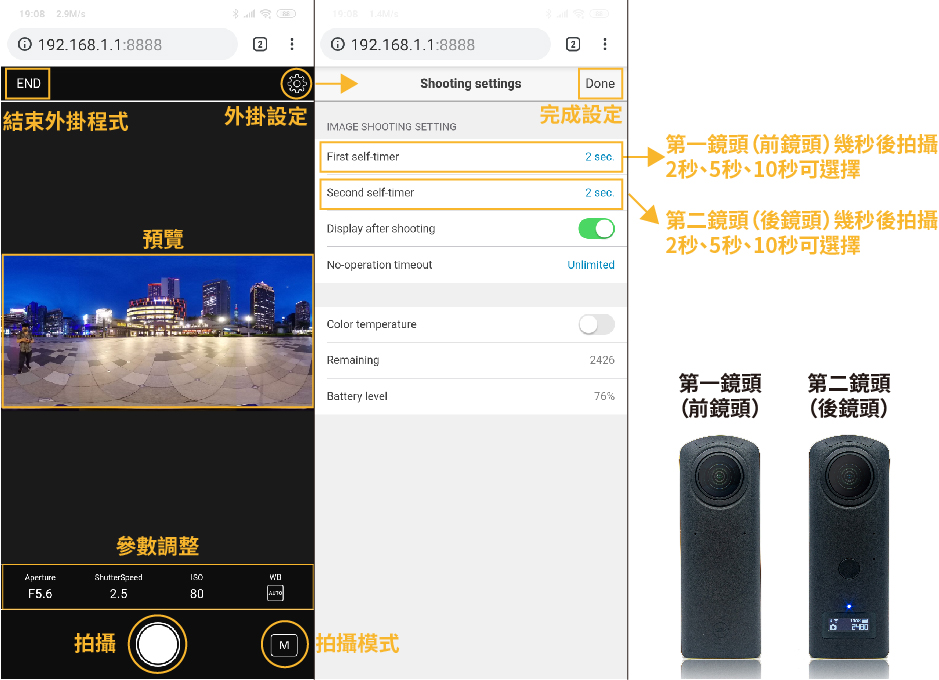

啟動外掛程式Time Shift Shooting後會帶出網頁版的THETA APP
網頁版THETA APP跟手機版THETA APP基本上是一樣的
拍攝模式一樣有自動、光圈、快門、ISO、手動。每個拍攝模式下一樣有參數調整
外掛設定中比較重要的就是設定第一鏡頭(前鏡頭)時間跟第二鏡頭(後鏡頭)時間
秒數有2秒、5秒、10秒可選擇
依此設定來說:按下拍攝→2秒→第一鏡頭(前鏡頭)拍攝→2秒→第二鏡頭(後鏡頭)拍攝
利用這種時間差拍攝,可以讓自己在拍攝過程中不被拍攝到

THETA Z1本身也是可以直接啟動外掛,記得要先把Time Shift Shooting設定在外掛程式1、2、3中
Time Shift Shooting拍攝過程中會有聲音提示

絕大多數我都會利用Time Shift Shooting來拍攝,THETA Z1三部曲系列中的照片中幾乎都是Time Shift Shooting所拍攝
Time Shift Shooting除了可以不用拍攝到自己外,也可以利用Time Shift Shooting的特性拍攝出兩個自己

新北市政府.Time Shift Shooting範例

新北市政府.Time Shift Shooting範例 – Spherical Image – RICOH THETA

Time Shift Shooting範例︰自己嚇自己

Time Shift Shooting範例 – Spherical Image – RICOH THETA


03. RICOH Plug-ins介紹
03-3. RICOH Plug-ins:Single Lens Shooting

Single Lens Shooting看字面上的意思就是單鏡頭拍攝,主要是第一鏡頭(前鏡頭)的畫面
畢竟有時候不想要360拍攝,只是想要拍攝前面的景,但是Single Lens Shooting實際使用上並沒有想像中的好用!

這個Single Lens Shooting外掛程式我用文字敘述就好

啟動Single Lens Shooting跟THETA APP拍攝介面上沒太大差別
預覽畫面中是單鏡頭的固定角度,拍攝完後傳回手機 THETA APP中,一樣是360的照片!
Single Lens Shooting所產生的照片並不在THETA Z1內存資料夾中

THETA Z1的資料夾路徑如下,THETA APP是連接到100RICOH中傳輸檔案
本機\RICOH THETA Z1\固定儲存\DCIM\100RICOH

Single Lens Shooting的照片資料夾路徑如下,THETA APP會找不到SingleLensShooting的照片,需要連接電腦去傳輸
本機\RICOH THETA Z1\固定儲存\DCIM\SingleLensShooting

簡單說THETA Z1一樣雙鏡頭拍攝儲存,Single Lens Shooting會另外儲存單鏡頭拍攝影像
SingleLensShooting所拍攝的照片,沒辦法當下分享,需要回到THETA Z1回到電腦上才可以下載


03. RICOH Plug-ins介紹
03-4. RICOH Plug-ins:Automatic Face Blur BETA

Automatic Face Blur BETA看字面上意思就是自動人臉模糊

這個Automatic Face Blur BETA外掛程式我用文字敘述就好

啟動Automatic Face Blur BETA跟THETA APP拍攝介面上沒太大差別
拍攝完後傳回THETA APP中,可以得到正常影像跟Automatic Face Blur後的影像
不過因為是BETA…不是很完美

另外拍攝完後,THETA Z1要花點時間處理 Face Blur ,大約10-20秒間
沒特別算時間,但是會覺得處理有點慢

基本上正臉成功率很高,側臉、歪臉就不一定會成功

Automatic Face Blur BETA 測試:這算是比較成功的

Automatic Face Blur BETA 測試 – Spherical Image – RICOH THETA

一些比較不成功的不特地上傳theta360網站,這邊看看平面效果就好

於RICOH Plug-ins 中有七個外掛程式,這邊只講了三個
Time Shift Shooting、Single Lens Shooting、Automatic Face Blur BETA

其餘的外掛程式沒有特別去研究,真的寫下去大概就是論文等級的超長篇了

THETA系列在360領域中有在求新求變,外型幾乎沒變動的情況下
利用RICOH Plug-ins 賦予THETA系列更多的變化


04. THETA Z1 DNG編修:RICOH THETA Stitcher

THETA Z1 除了首次採用1吋感光元件外,同時提供了RAW(DNG)檔案格式
對於畫質上有所要求的使用者,透過DNG檔來做編修,會有比JPEG更好的表現

編修THETA Z1的DNG檔案,首先要有Adobe Lightroom Classic(文章後續會以LR簡稱)
建議最新版本,還有Camera RAW部分也建議更新到最新
THETA網站上下載LR外掛:Stitching Plugin for Adobe® Photoshop® Lightroom® Classic CC
Stitching Plugin支援Windows以及Mac

下載網址:https://support.theta360.com/ct/download/

下載RICOH THETA Stitcher Setup後安裝,一開始選擇語系(預設繁體中文),然後安裝即可

預設安裝路徑為C:\Program Files\RICOH THETA Stitcher
要先記一下,因為後續LR需要
RICOH THETA Stitcher在LR中只能夠單張處理,沒法批次處理

04. THETA Z1 DNG編修:RICOH THETA Stitcher
04-1. THETA Z1 DNG單張編修

前面先安裝好RICOH THETA Stitcher,再來就是LR部分了
開啟Adobe Lightroom Classic

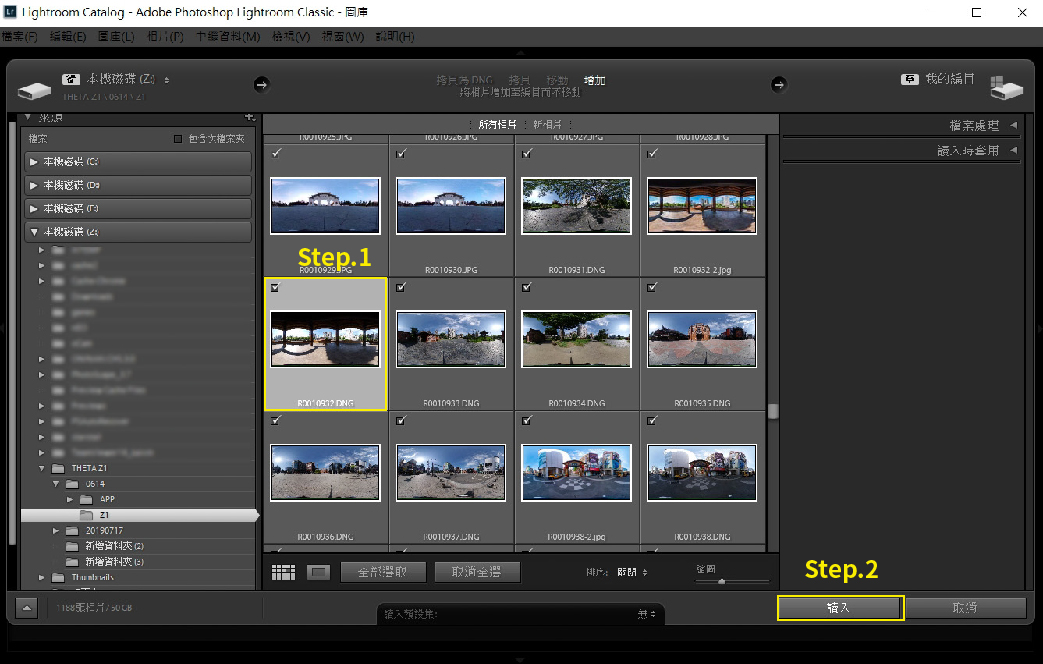

讀入需要編修的THETA Z1 DNG檔案

檔案進入LR圖庫中,編輯照片

編修相片中,有很多選項可以自由調整
此時的預覽圖是兩個圓形,要看這個預覽圖去做編修

關於LR編修部分看個人喜好做調整
網路上面教LR編修的很多,書局也不少書籍可以參考,這邊就不另外說明編修部分
以下是編修好的畫面

THETA Z1 DNG檔案編修完畢後
選擇LR上面的選單列
檔案→轉存,會出現轉存的對話視窗,需要的設定不在此,要往下選擇

轉存對話視窗中的最後:後處理
轉存後:什麼都不做…改為…在其他應用程式中開啟

儲存後:在其他應用程式中開啟
選擇應用程式路徑

RICOH THETA Stitcher 程式位在 C:\Program Files\RICOH THETA Stitcher
選擇好開啟即可

後處理設定完成後,按下轉存

通常DNG跟JPEG會放在一起,就會出現下列視窗
個人用使用唯一名稱,LR會在原本檔名後加上-2做出區分

最後RICOH THETA Stitcher 程式會出現,最主要用處就是把兩個圓形影像縫合成平面
通常下面設定都是預設,按下確定就會存檔

沒有透過RICOH THETA Stitcher這個LR外掛
出來的會是兩個圓形影像,如下圖

下圖是DNG編修過後轉存的JPEG

原始拍攝的JPEG

下面幾個原始JPEG跟DNG編修轉JPEG均上傳THETA 360網站上
給各位看一下差異性

寶藏巖.原始JPEG

寶藏巖.原始JPEG – Spherical Image – RICOH THETA

寶藏巖.DNG編修轉JPEG

寶藏巖.DNG編修轉JPEG – Spherical Image – RICOH THETA

統一時代店.原始JPEG

統一時代店.原始JPEG – Spherical Image – RICOH THETA

統一時代店.DNG編修轉JPEG

統一時代店.DNG編修轉JPEG – Spherical Image – RICOH THETA

西門町.原始JPEG

西門町.原始JPEG – Spherical Image – RICOH THETA

西門町.DNG編修轉JPEG

西門町.DNG編修轉JPEG – Spherical Image – RICOH THETA

信義區蓋亞地球.原始JPEG

信義區蓋亞地球.原始JPEG – Spherical Image – RICOH THETA

信義區蓋亞地球.DNG編修轉JPEG

信義區蓋亞地球.DNG編修轉JPEG – Spherical Image – RICOH THETA

西門(寶成門)遺址.原始JPEG

西門(寶成門)遺址.原始JPEG – Spherical Image – RICOH THETA

西門(寶成門)遺址.DNG編修轉JPEG

西門(寶成門)遺址.DNG編修轉JPEG – Spherical Image – RICOH THETA


04. THETA Z1 DNG編修:RICOH THETA Stitcher
04-2. THETA Z1 DNG多張合併HDR編修

THETA APP中有多重曝光包圍拍攝功能,可以在同一場景中拍攝不同曝光值的影像
透過LR的HDR合併,主要用在高反差環境下

忘記THETA APP的多重曝光包圍拍攝的話請點擊下列連接觀看
http://www.falconkimo.com/?p=20007#a11

通常要做HDR大致上需要三張影像:曝光正常、曝光不足、曝光過亮

首先把要合併的檔案準備好,讀入LR,或是從LR圖庫中選擇
這個範例中使用三張影像

選好三張影像,在上面按滑鼠右鍵,出現選單
相片合併→HDR

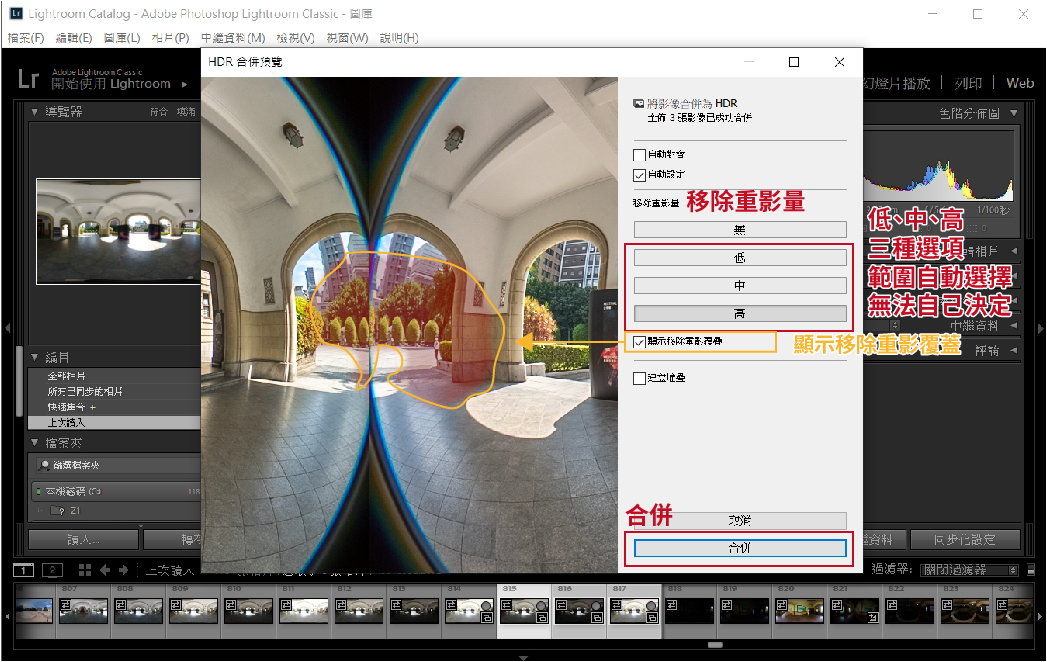

進入HDR合併預覽畫面,這邊有幾個設定蠻重要的,請繼續往下閱讀

多重曝光包圍拍攝下,有時候會有人走過去,導致三張合併HDR會有重影現象(通俗講法是疊影)
移除重影量就是解決的方式

移除重影量有低、中、高 三種選項,範圍自動選擇無法自己決定
顯示移除重影覆蓋:畫面中出現的紅色塗抹範圍
確認好最後按下合併

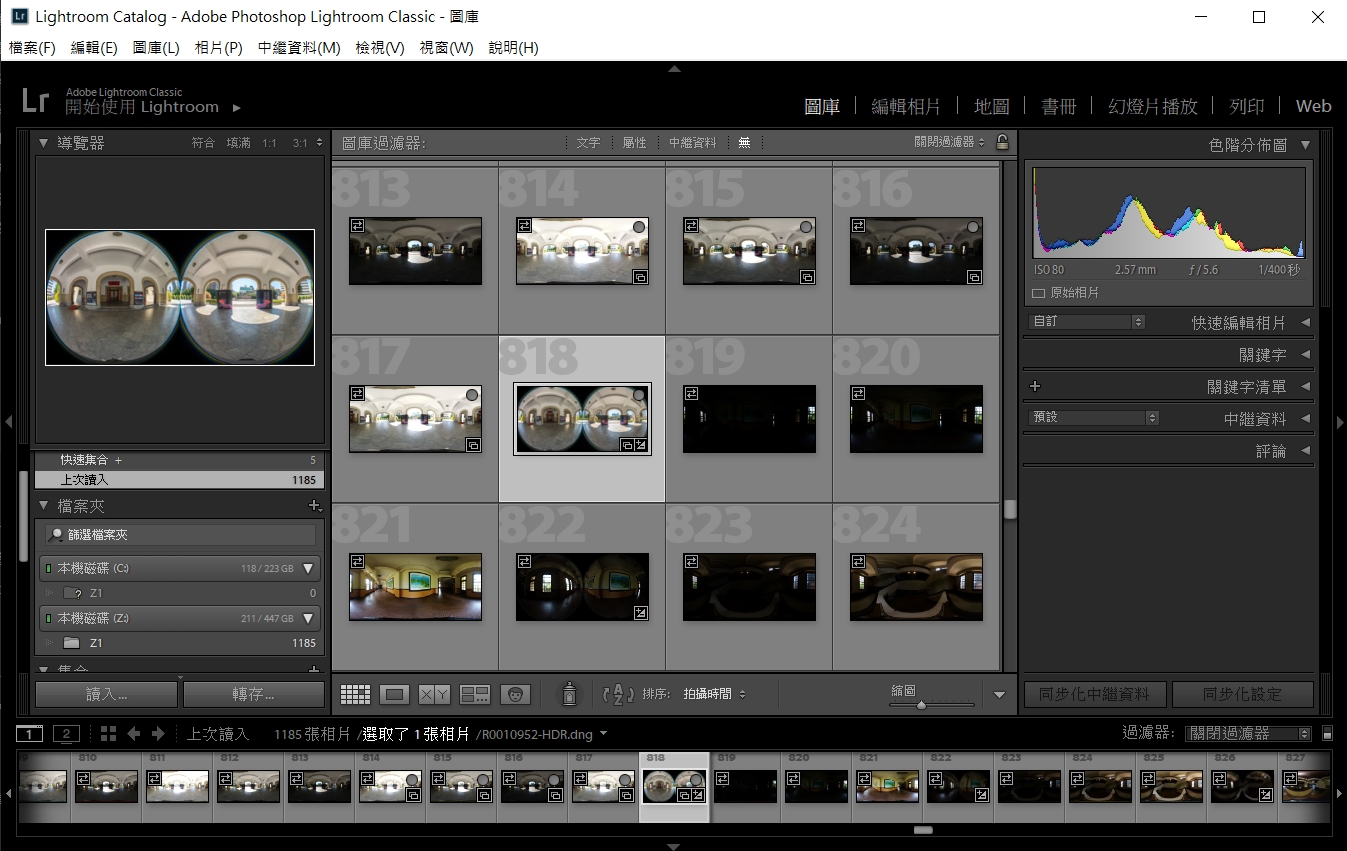

合併HDR檔案完成
檔案名稱通常是這三張的第一張名稱後面加上HDR
例:R0010952、R0010953、R0010954,合併出來的HDR檔案名稱為R0010952-HDR

再來的步驟跟04. THETA Z1 DNG編修:RICOH THETA Stitcher
04-1. THETA Z1 DNG單張編修 一樣
這邊還是做出一個完整流程…

選擇合併出來的HDR檔案→編輯相片

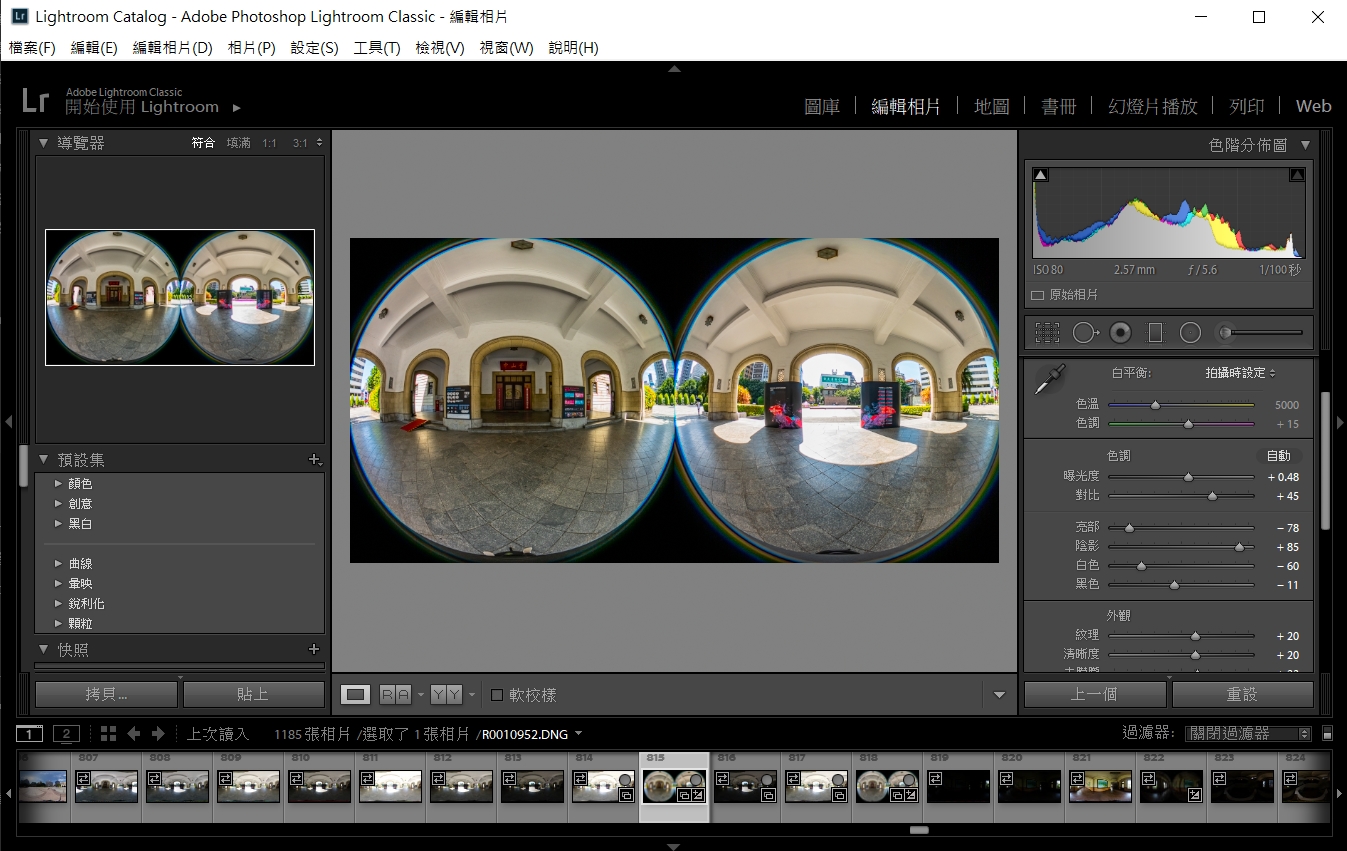

HDR檔案進入編輯相片模式

LR編修部分看個人喜好做調整
網路上面教LR編修的很多,書局也不少書籍可以參考,這邊就不另外說明編修部分

HDR檔案編修好後
檔案→轉存

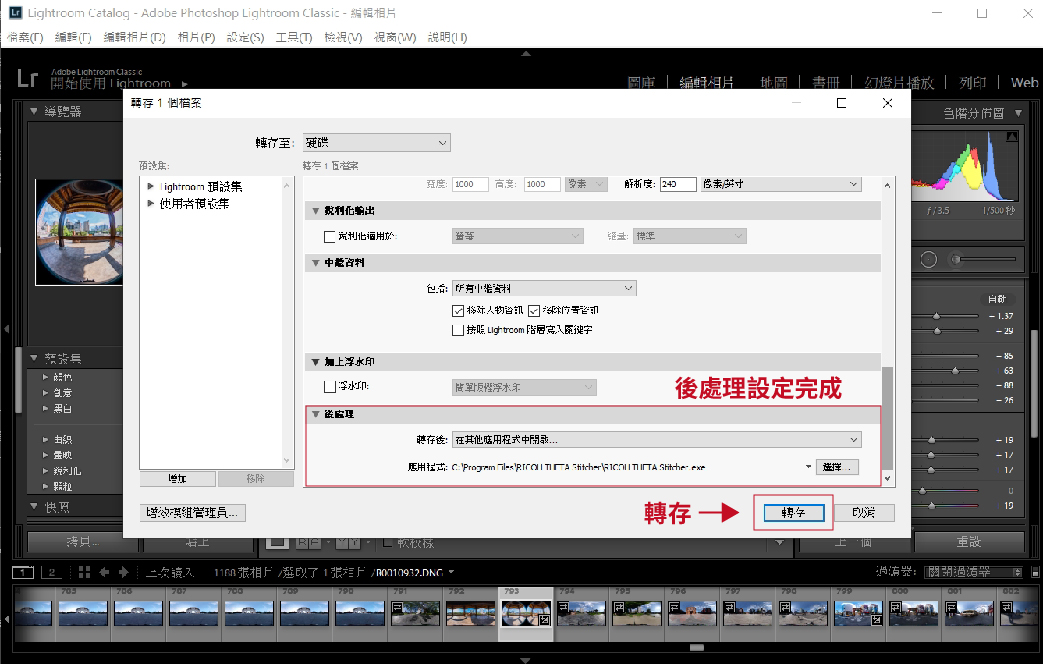

後處理部分需設定好RICOH THETA Stitcher
應用程式路徑: C:\Program Files\RICOH THETA Stitcher
最後按下轉存

通常DNG跟JPEG會放在一起,就會出現下列視窗
個人用使用唯一名稱,LR會在原本檔名後加上-2做出區分

RICOH THETA Stitcher 程式出現,主要用處就是把兩個圓形影像縫合成平面
通常下面設定都是預設,按下確定就會存檔

HDR檔案編修後轉JPEG的成果

單張原始JPEG

以下幾個HDR編修後轉JPEG,均上傳THETA 360網站上

中山堂門口

中山堂門口 – Spherical Image – RICOH THETA

板橋435藝文特區

板橋435藝文特區 – Spherical Image – RICOH THETA

左岸橋.晨曦

左岸橋.晨曦 – Spherical Image – RICOH THETA

中和社區大樓.夜

中和社區大樓.夜 – Spherical Image – RICOH THETA

迪化休閒運動公園.夜

迪化休閒運動公園.夜 – Spherical Image – RICOH THETA

中山堂

中山堂 – Spherical Image – RICOH THETA


05.結尾

最後,寫完了THETA Z1三部曲,這可真是一個大長篇
這不單單只是一個開箱介紹,其中最費工的莫過於手機APP的操作圖文化
使用了大量手機截圖畫面加上排版,希望能讓使用者更加瞭解THETA Z1
進而利用手上的THETA Z1拍攝出令自己感動的360畫面
