新電腦組裝(AMD Ryzen5 1600、MSI B350M MORTAR、Apacer Commando DDR4、Apacer PT920 PCIe SSD、Aerocool DS CUBE )

隨著AMD Ryzen上市以來評價不錯,心中起了換電腦的慾望

前一台電腦是AMD Phenom II X4 905e處理器,這個CPU日期是2009年上市…
搭配的記憶體是DDR3 1066 8GB*4
中間換過顯示卡,電源供應器,加裝SSD等等…

此時的RAM價格一路往上標高,一直在想到底要不要換
最終還是開下去了,不然不會有這一篇文章的出現

CPU一開始就選定好了是AMD Ryzen5 1600,6核12緒
主機板部分看了很久,一者是選擇microATX 板子,再者考慮我周邊的擴充性
最終選擇了MSI的B350M MORTAR,最主要是這板子有兩個內接USB3.0

記憶體部分選擇Apacer Commando DDR4 2800
固態硬碟這一次選擇了PCIe Gen 3介面的Apacer PT920 Commando PCIe
話說Apacer這兩個Commando產品的組合有得到2017的第26屆台灣精品獎

一些零件是前一台電腦換過來的硬碟、顯示卡、光碟機、內接讀卡機、電源供應器
最後機殼部分是看最久的…
一大一小的microATX 機殼選擇不多,最後選了Aerocool DS CUBE
算是蠻特別的一個機殼,因為主機板是躺著的,所以這機殼不算小..XD

以下是這一次的電腦組裝清單(紅字為新,藍字為舊)

CPU: AMD Ryzen5 1600 6C12T
主機板: MSI B350M MORTAR
記憶體: Apacer Commando DDR4 2800 8GB*4
固態硬碟: Apacer PT920 PCIe Gen 3 x4 240GB SSD
硬碟: Seagate 2TB 64M/7200轉/單碟1TB/ST2000DM001
顯示卡: MSI Radeon RX 460 2G OC
光碟機: Pioneer DVD-RW DVR-220L
讀卡機: 3.5吋USB 3.0內接多功能讀卡機
電源供應器: SEASONIC S12 II bronze 430W 80+銅牌
機殼: Aerocool DS CUBE

AMD在今年推出了Ryzen系列的CPU,效能上有十足的進步,各大硬體論壇熱烈討論
R7 1800X、1700X對我來說太高檔,R5 1600X對我這不超頻的人來說有點多餘
另外加上R5 1600X是95w TDP,於是選擇1600這個65w TDP的CPU

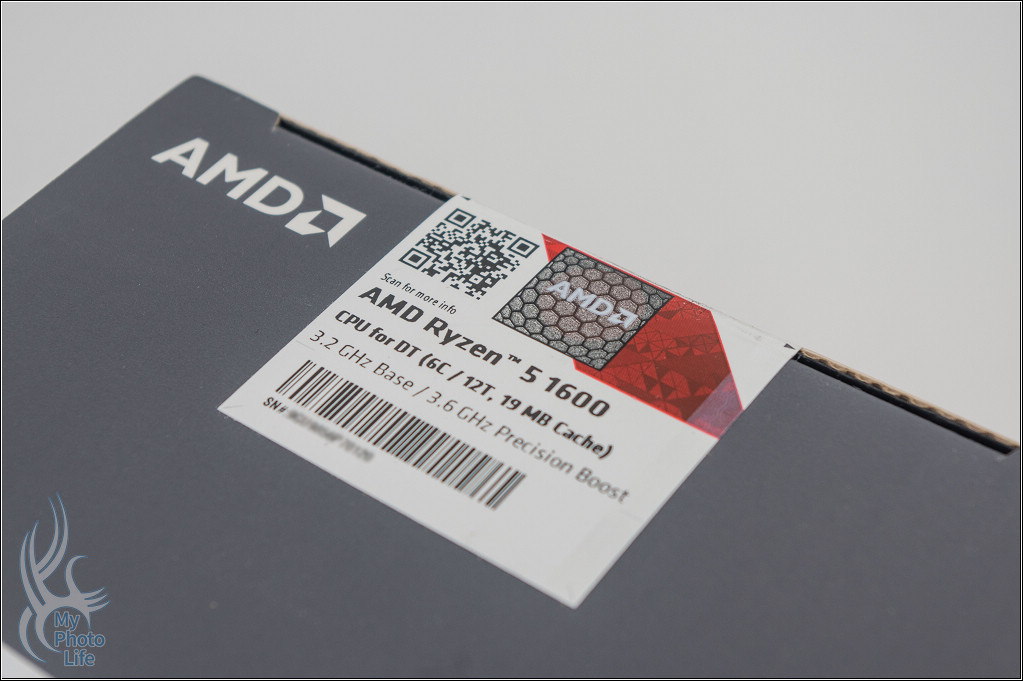

R5 1600擁有6核12緒

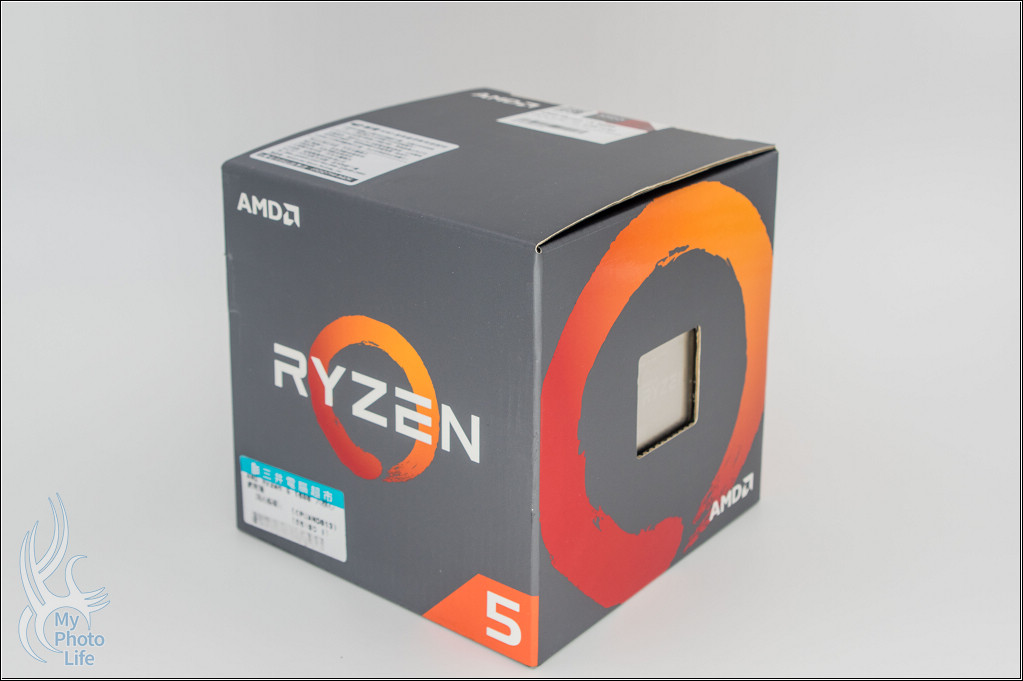

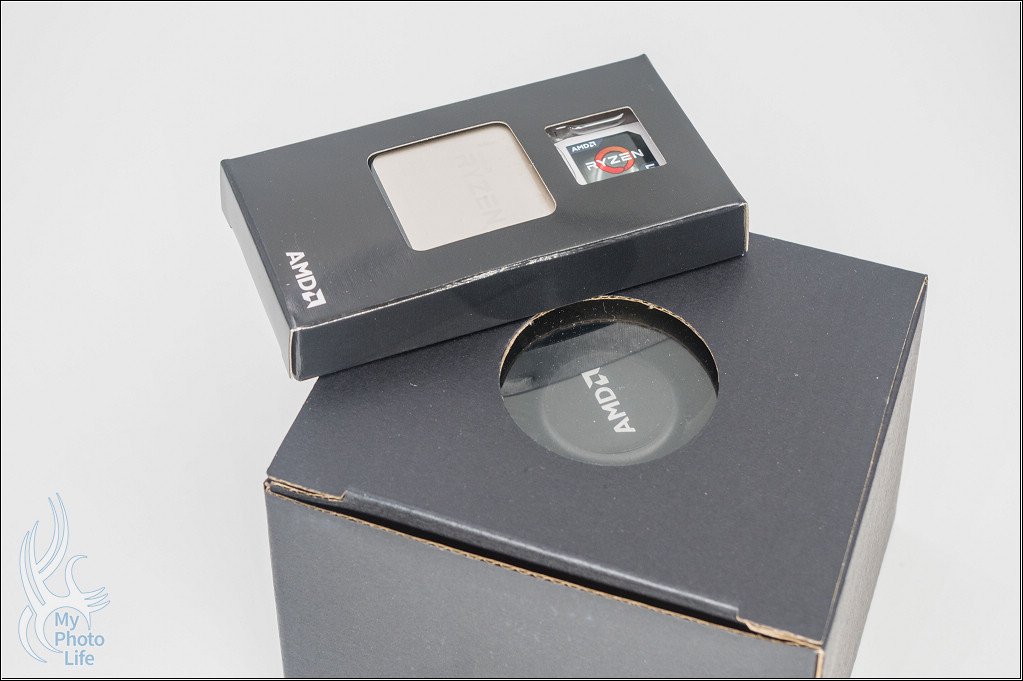

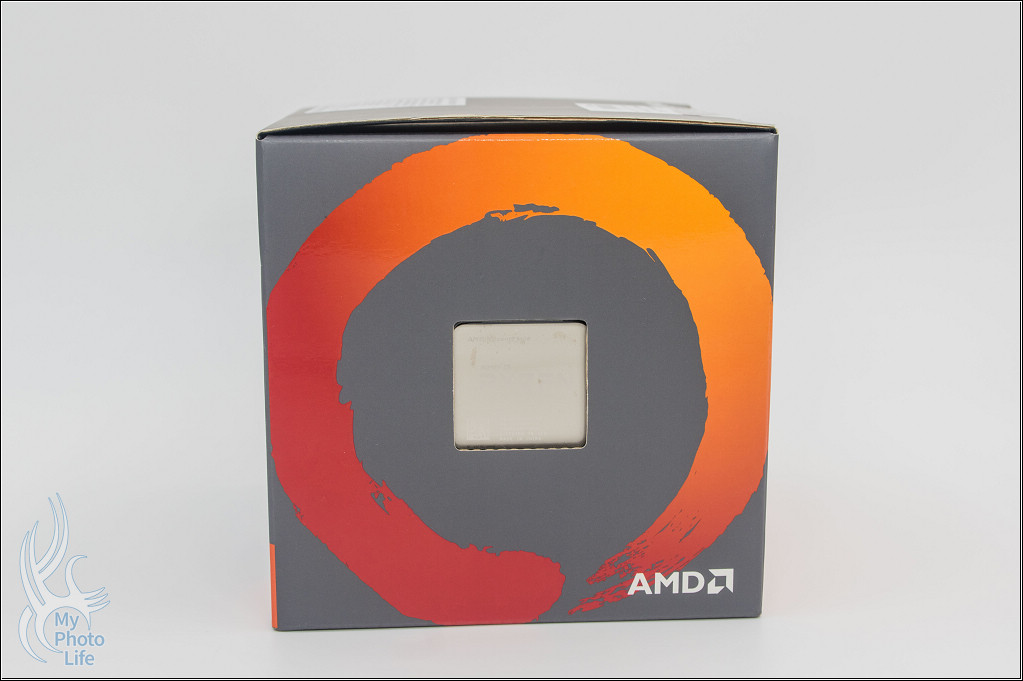

包裝盒一側可以看到CPU

裡面包含了AMD原廠SPIRE 風扇

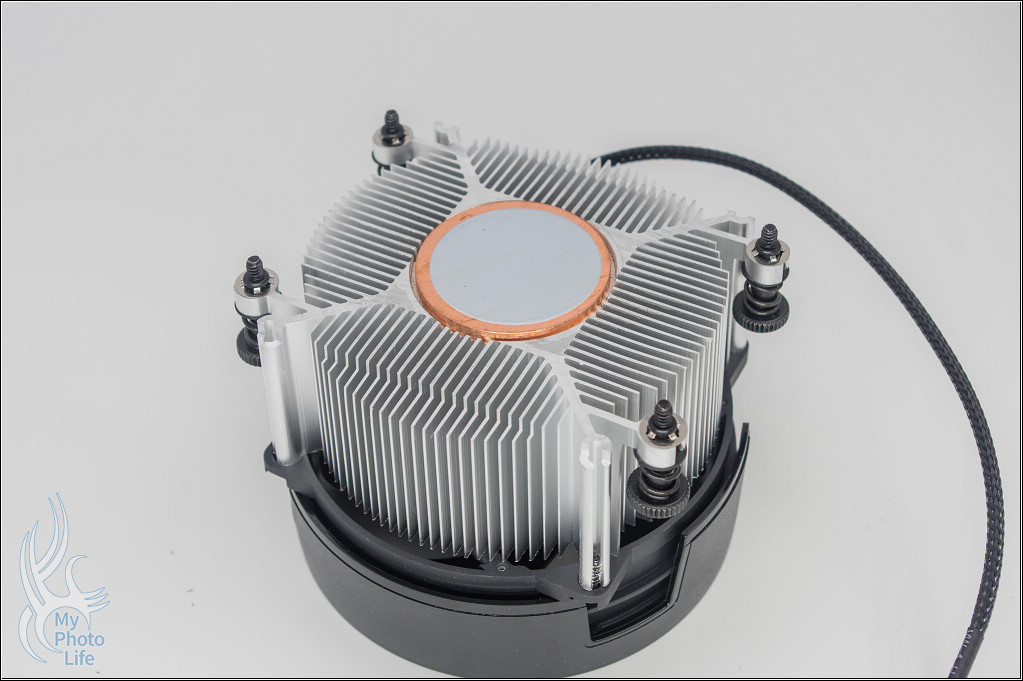

AMD原廠SPIRE 風扇本體

這次的扣具改變了

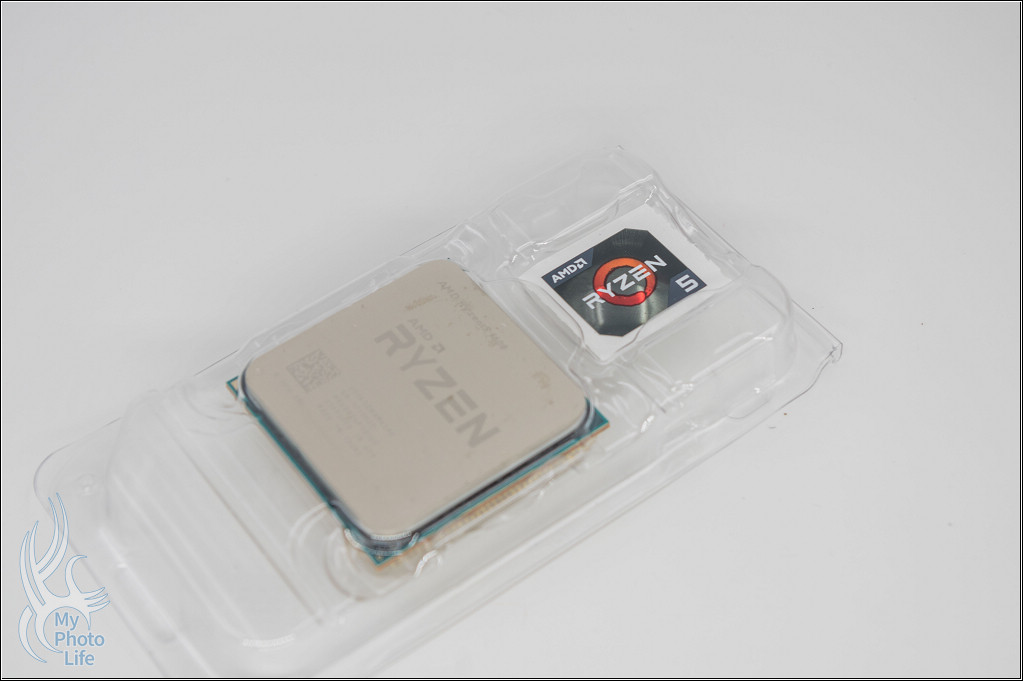

Ryzen5  1600跟貼紙一張

密密麻麻的針腳,採用全新的Socket AM4封裝接口

之前一直用ATX板子,這一次換電腦改用mATX板子
對我來說三大廠板子差異不大,比較過後我選擇了MSI的B350晶片主機板
(原因後面會提到)

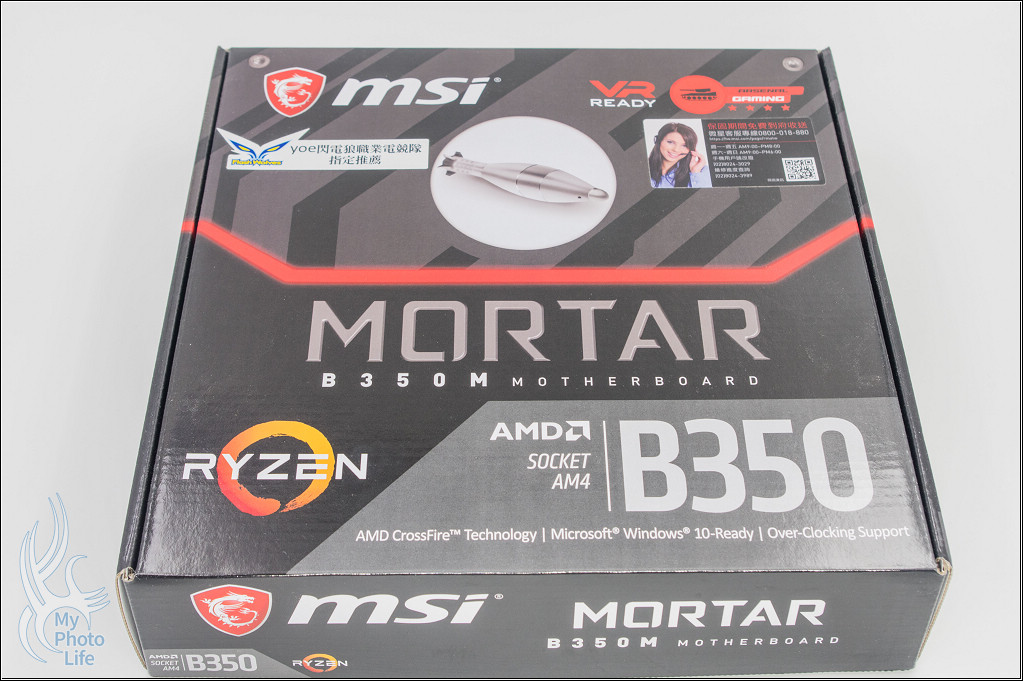

MSI B350M MORTAR

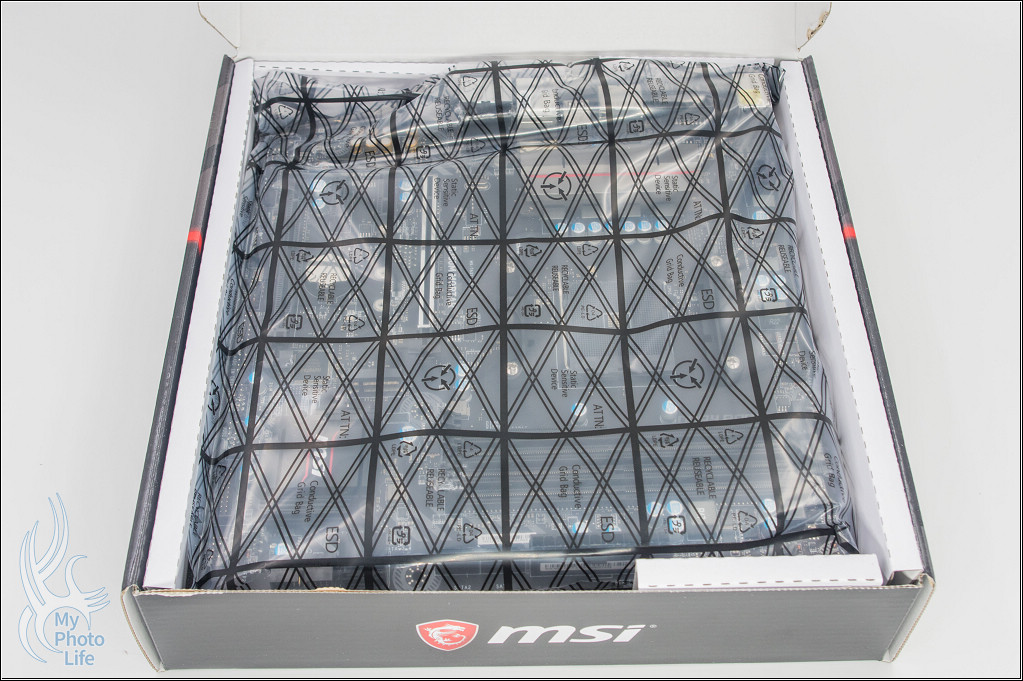

打開紙盒就是主機板

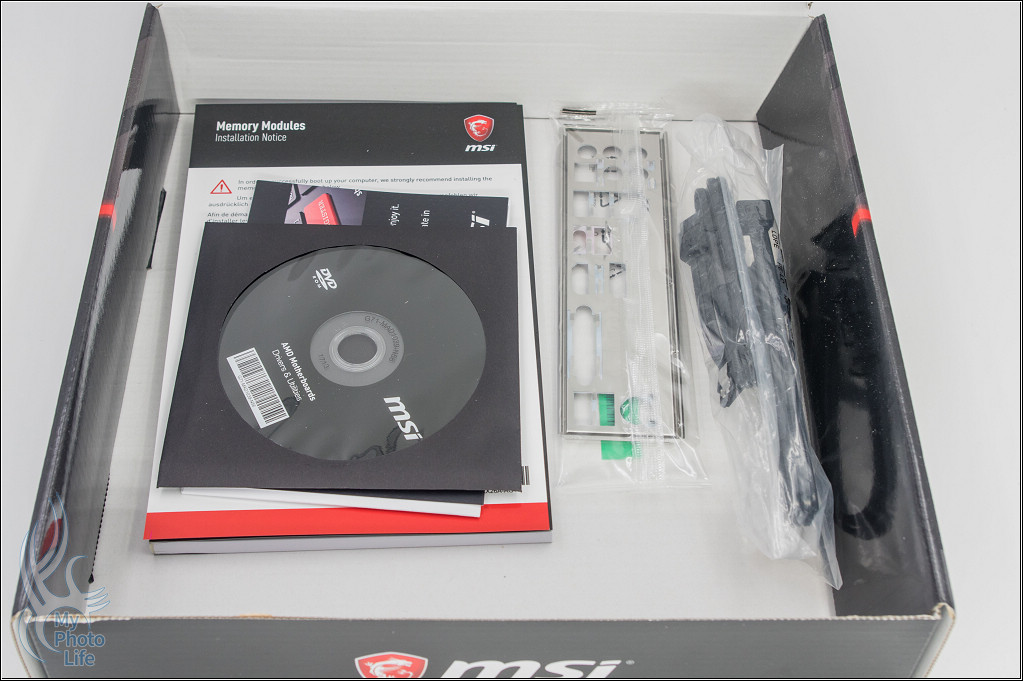

配件都放在下層,話說這價位的主機板配件就基本而已…

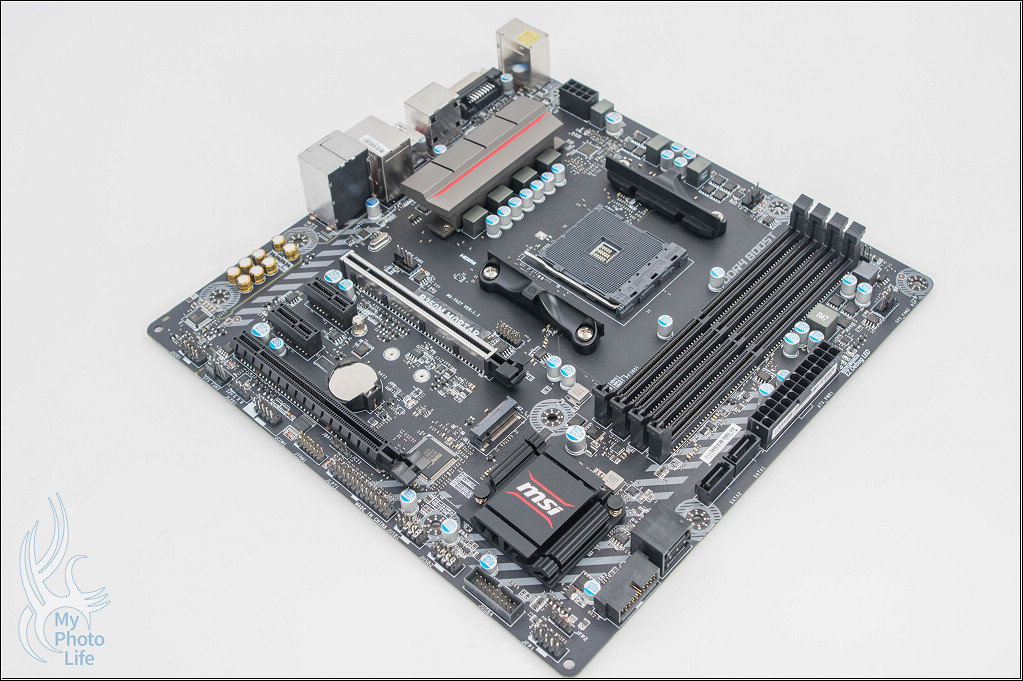

MSI B350M MORTAR主機板亮相了

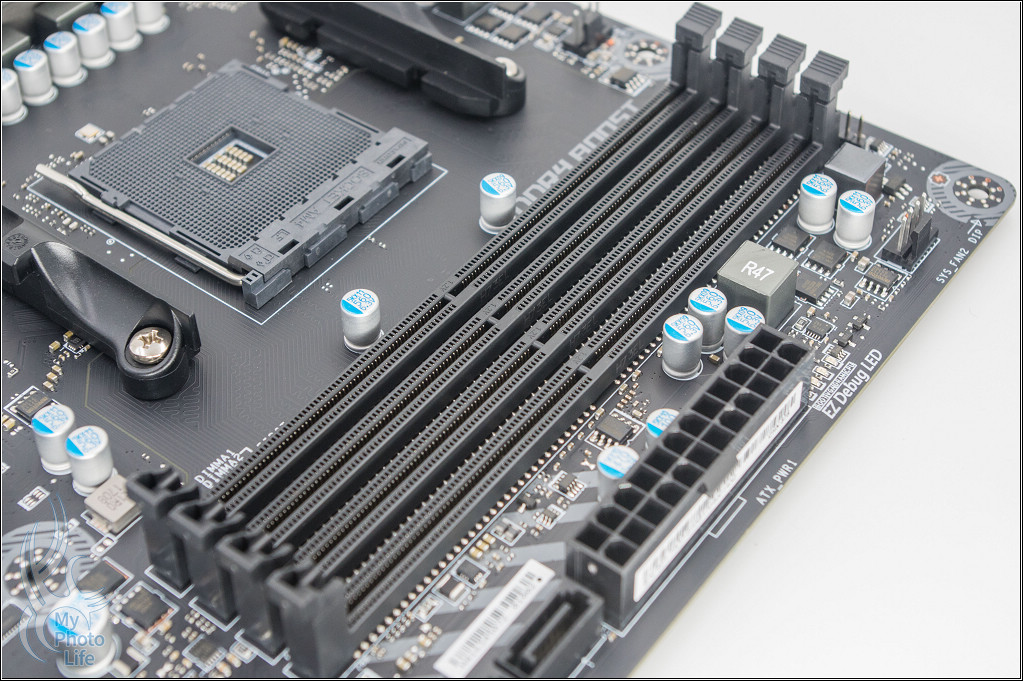

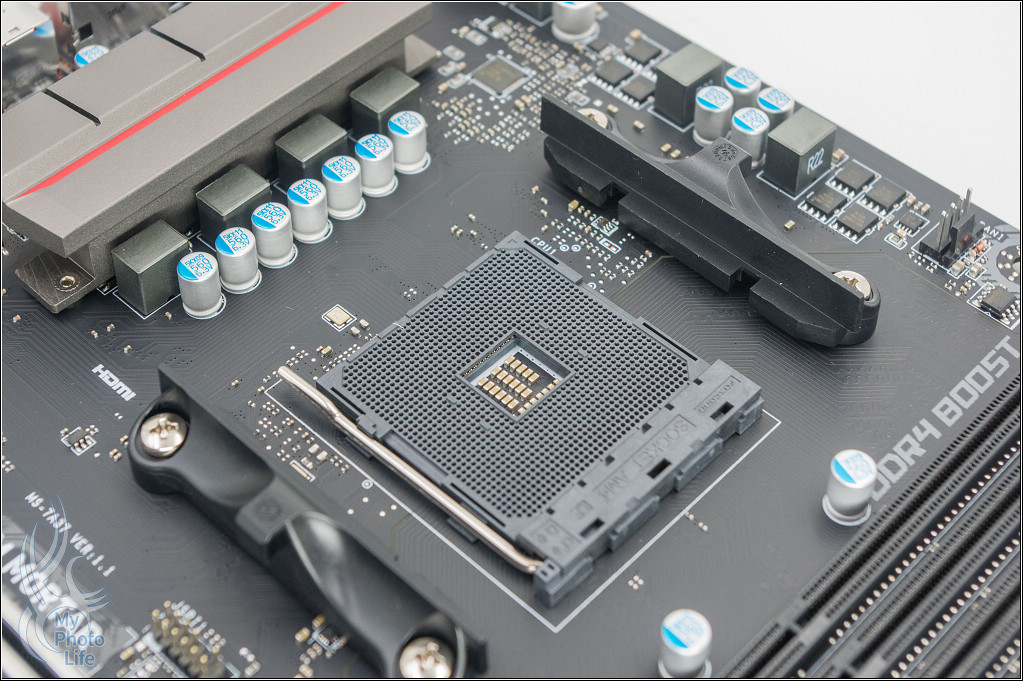

Socket AM4,這應該可以幾年不會改變…

4個DDR4記憶體的插槽

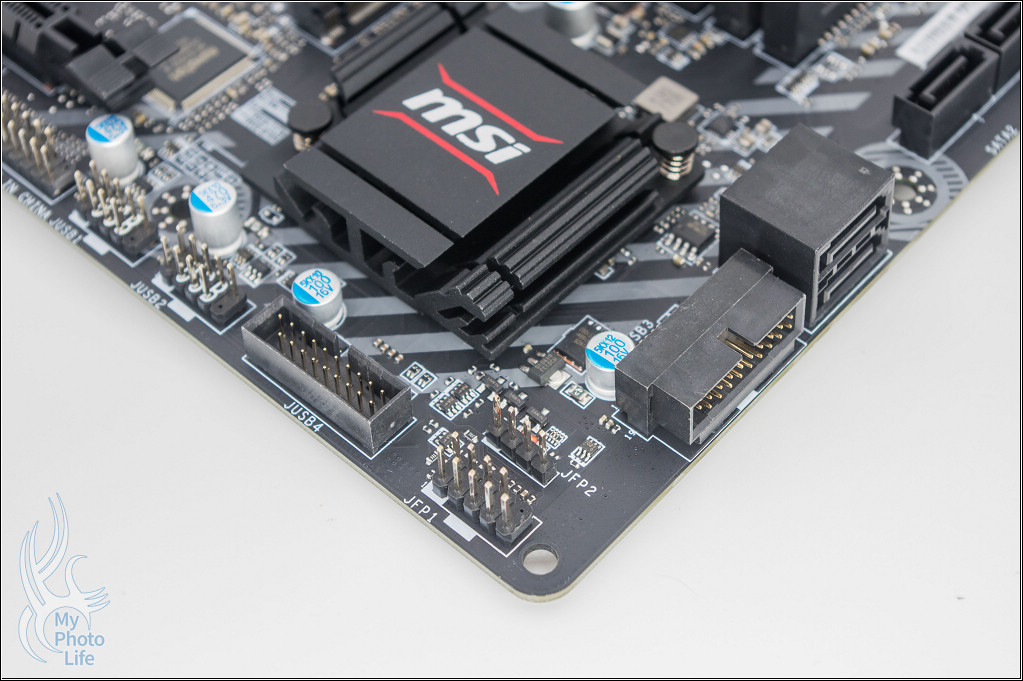

當初選這主機板的主要原因是有兩個USB3.0接口
這樣一個可以接機殼的USB3.0,一個接3.5吋內接讀卡機

1 x PCIe 3.0 x16 插槽
1 x PCIe 2.0 x16 插槽 (支援 x4 模式)
2 x PCIe 2.0 x1 插槽

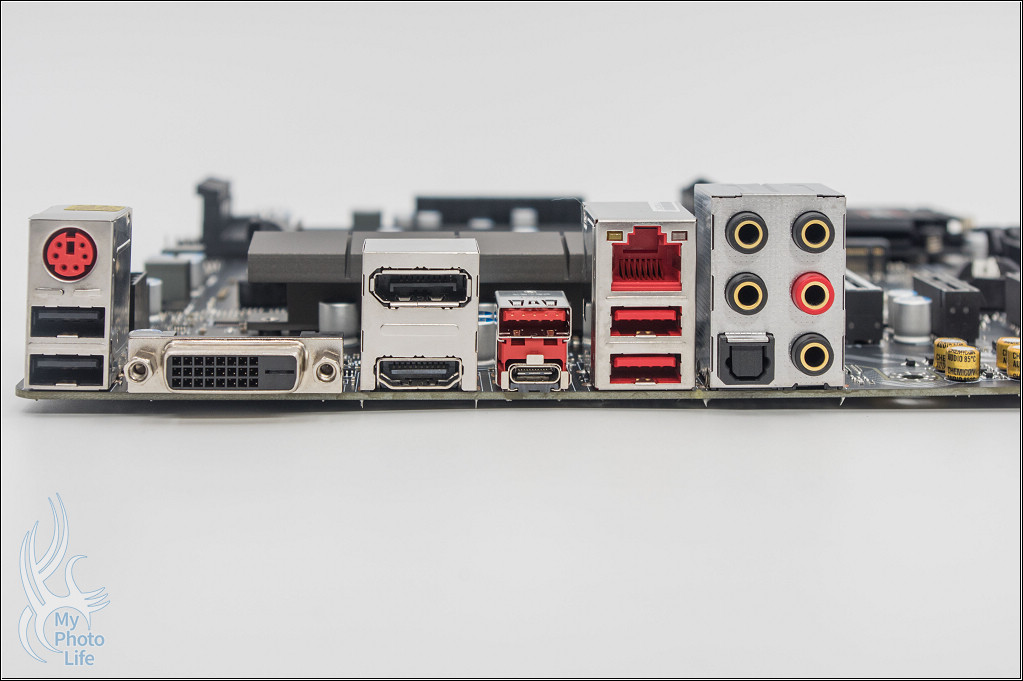

背板後面的輸出端子,這邊就不介紹了
話說MSI這個主機板沒有USB3.1 GEN2是比較可惜之處

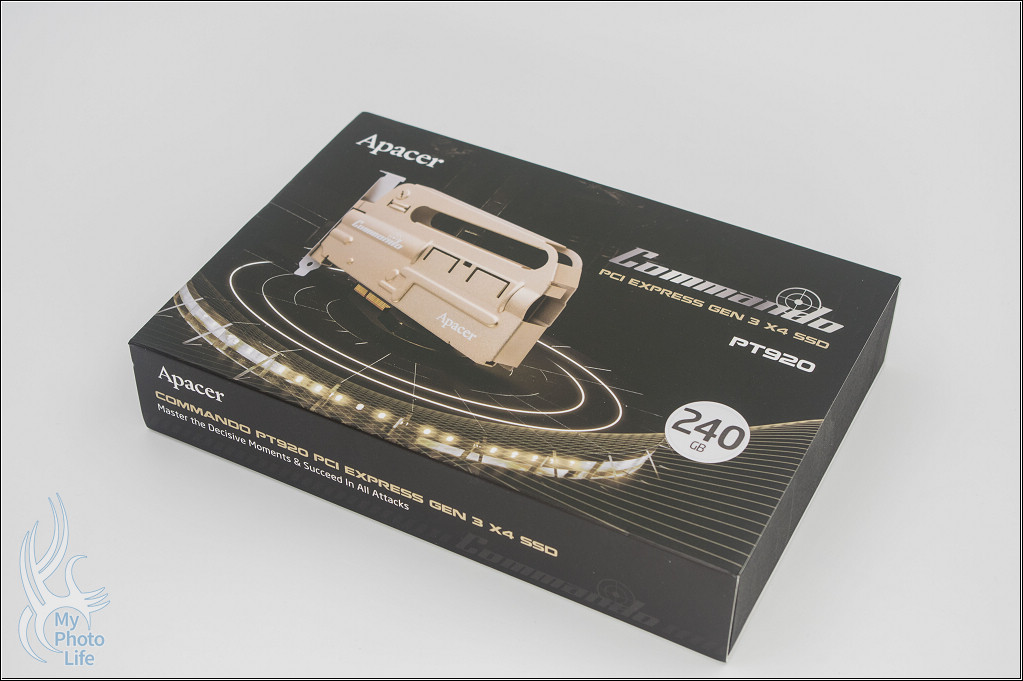

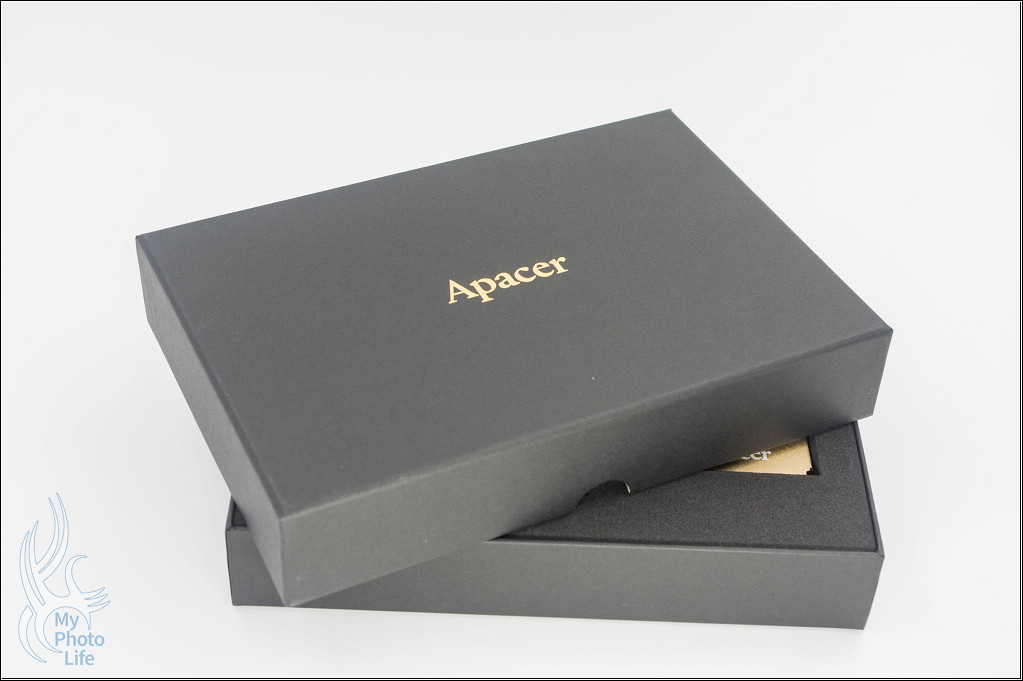

Apacer PT920 COMMANDO PCIe Gen 3 x4 SSD
讀取方面皆可達 2500MB/s
寫入則為 480GB 版 1350MB/s、240GB 版 860MB/s

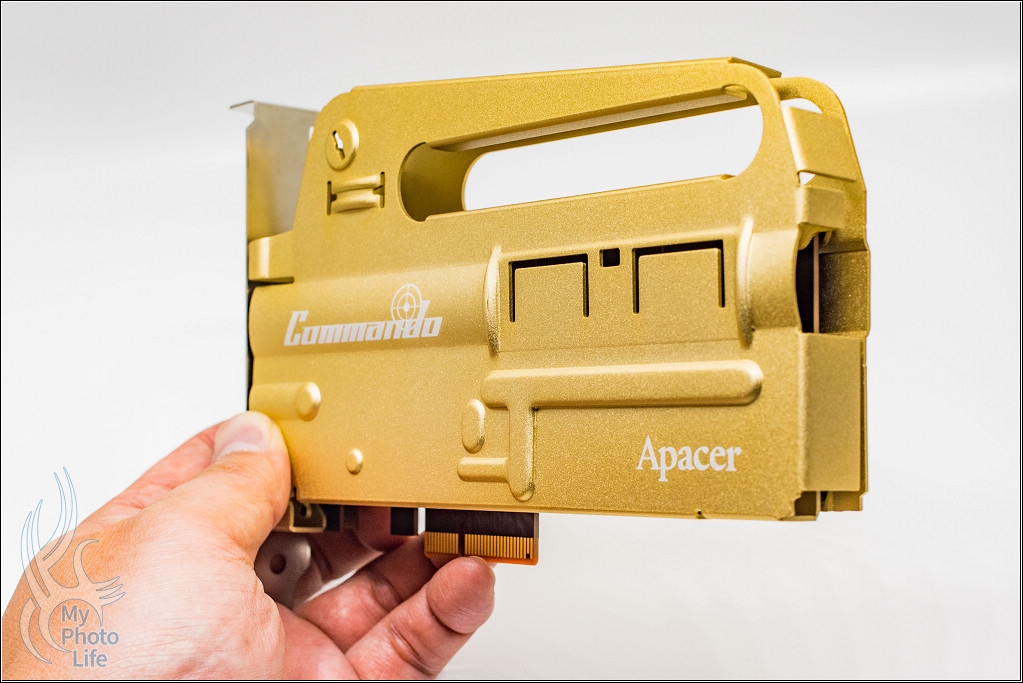

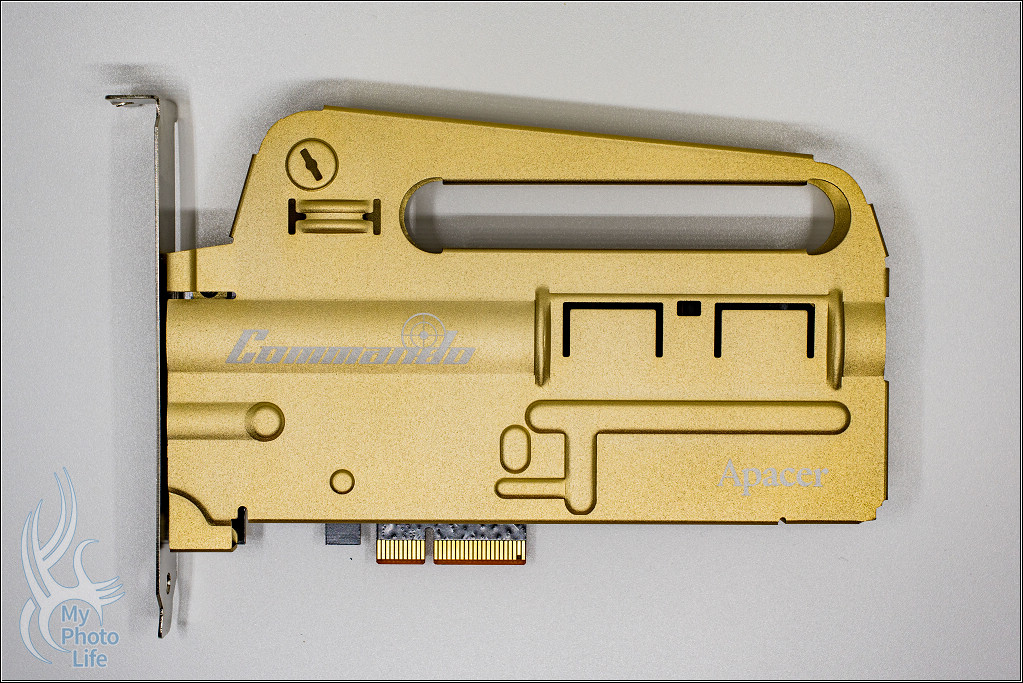

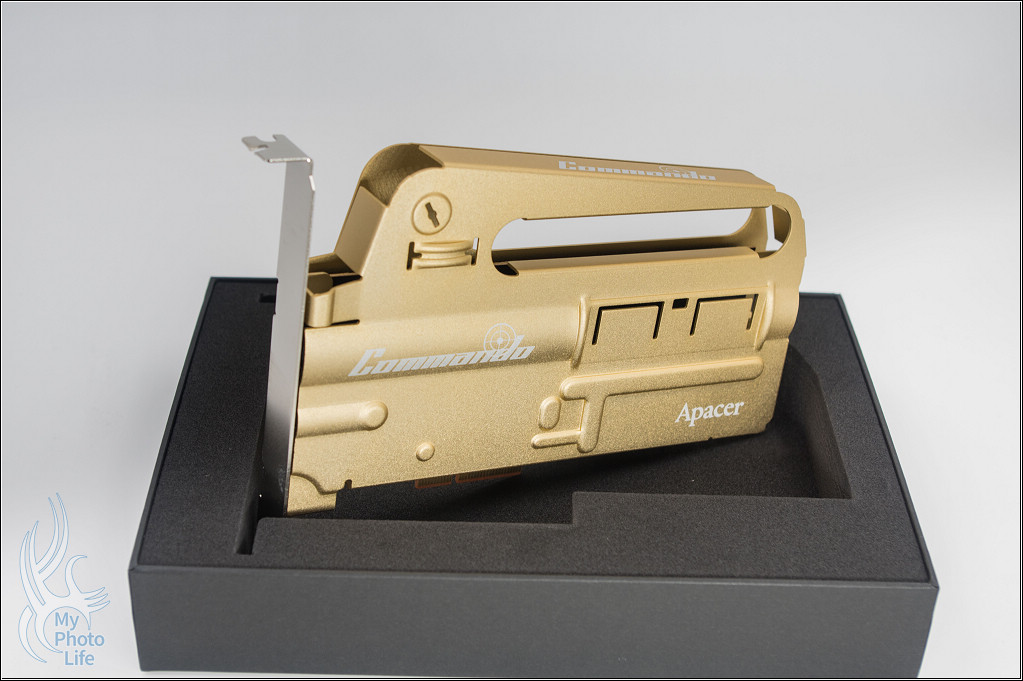

Apacer PT920 COMMANDO PCIe Gen 3 x4 SSD本體出現了

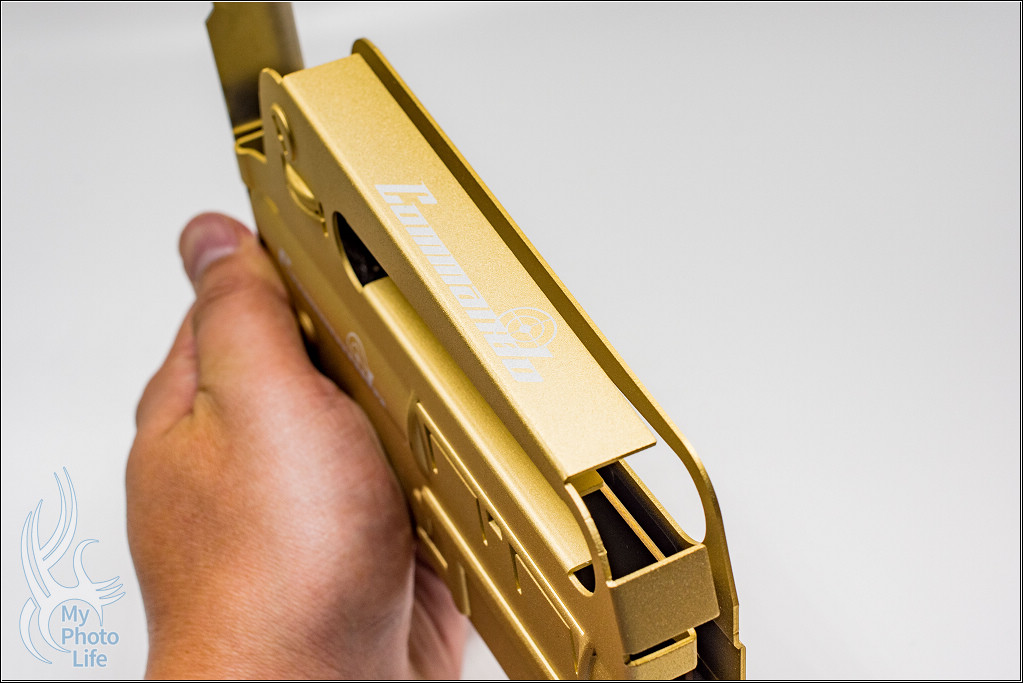

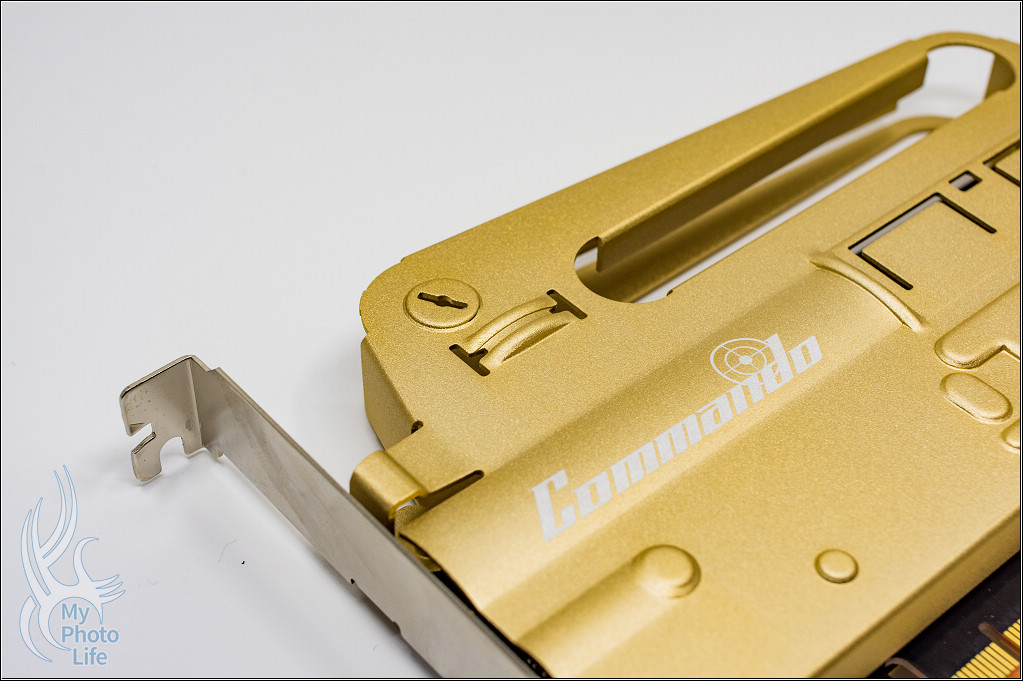

PT920 Commando 造型設計取材自 M16 系列突擊步槍

以衝鋒步槍為設計靈感,握把、覘孔旋鈕、退彈閘的細節完美重現

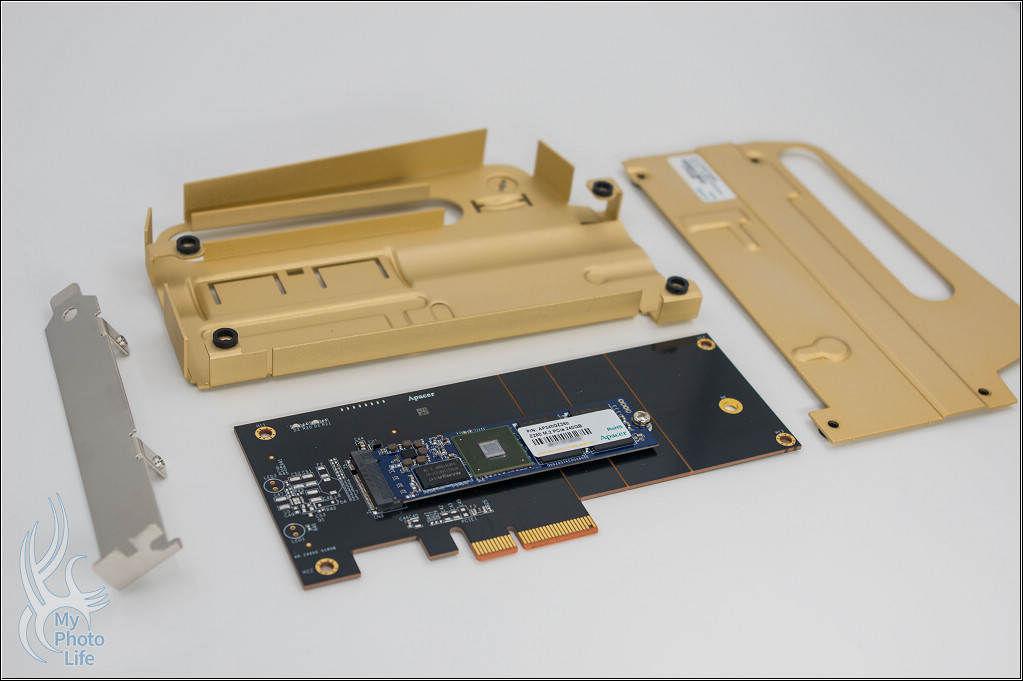

拆解….

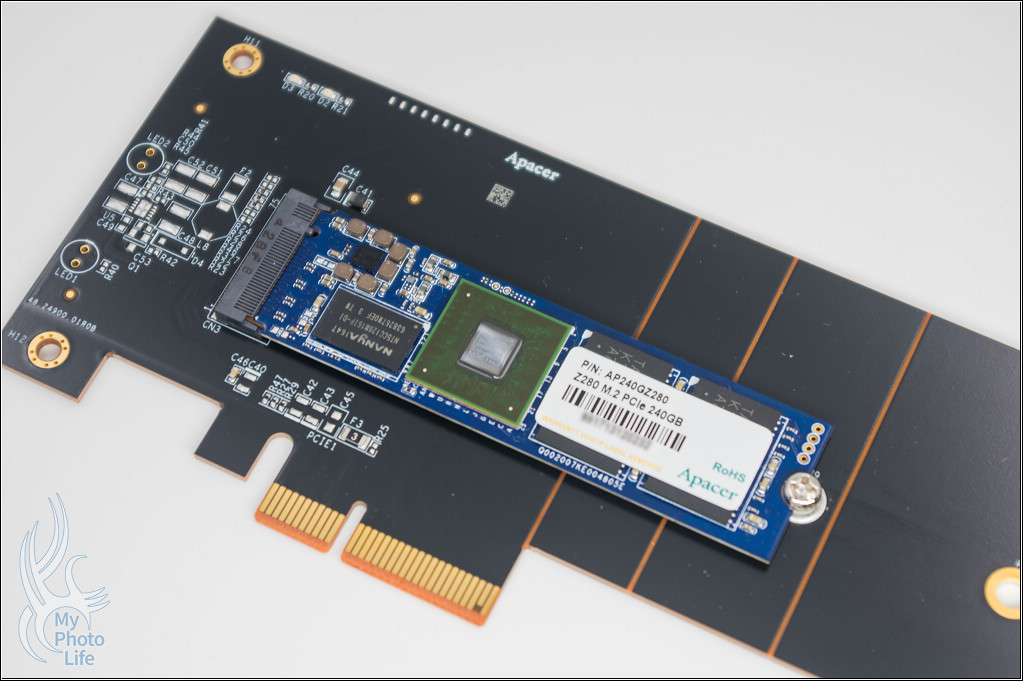

裡面是一個M.2 PCIe SSD,型號為Z280 M.2 PCIe 240GB
可以拆下來裝在主機板上的M.2插槽

Apacer Commando DDR4 2800 8GB*4
包裝搞丟了…= =

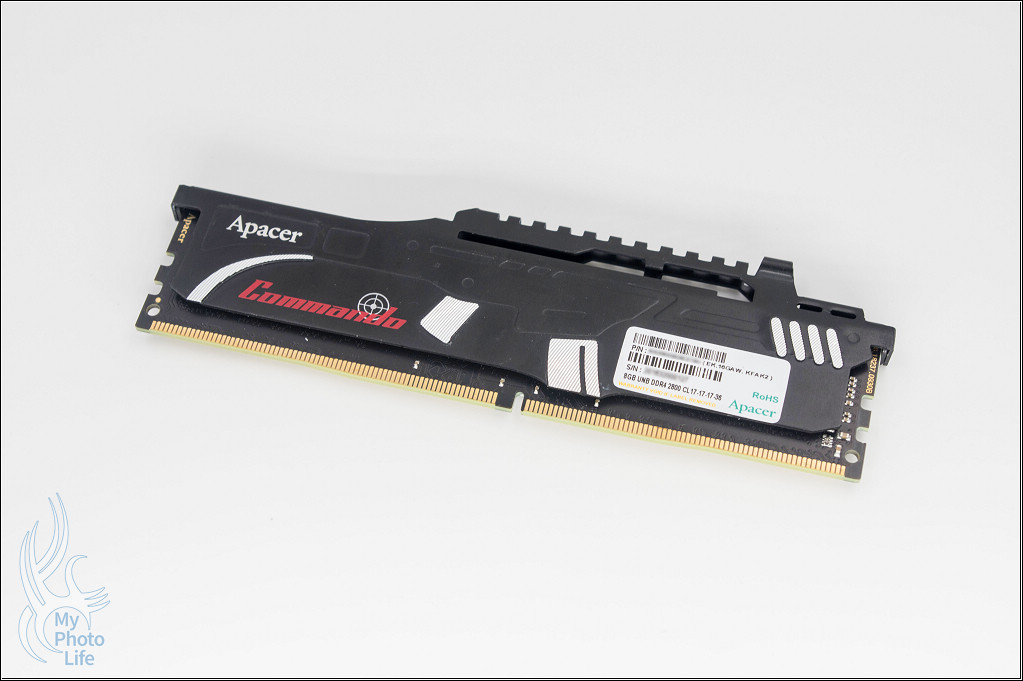

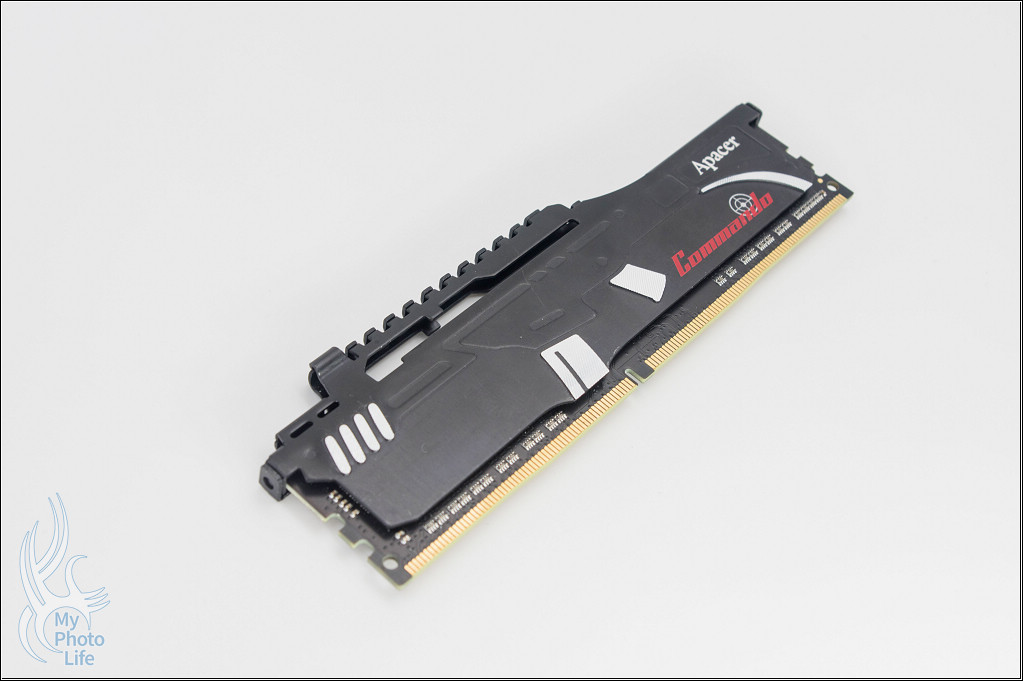

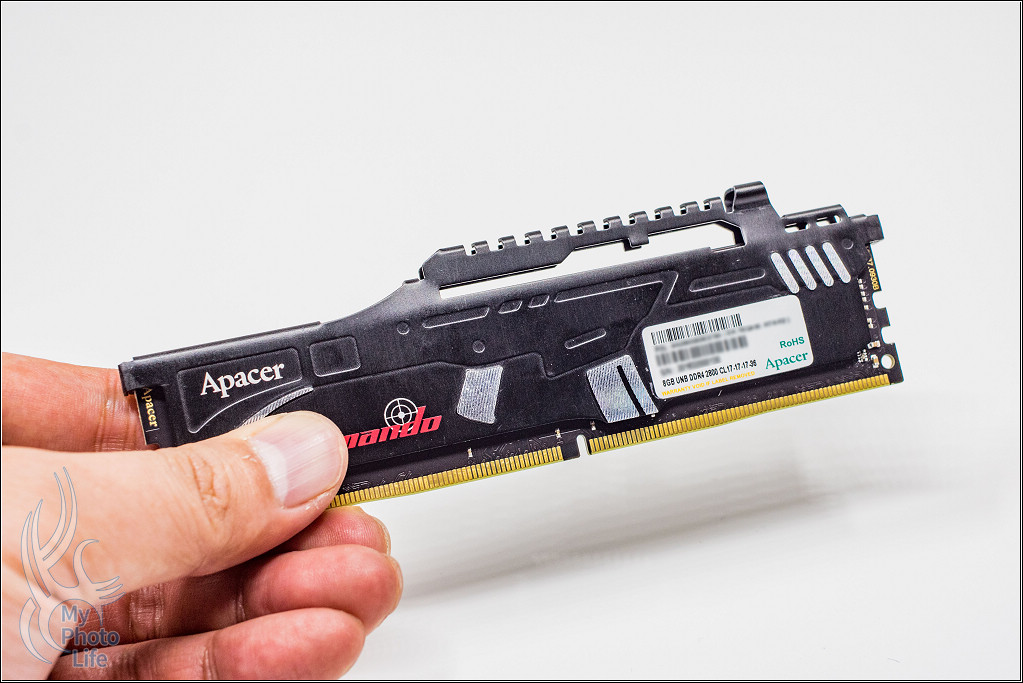

這系列的記憶體散熱片也是仿槍枝造型,採用全新設計軍武造型突擊步槍散熱片

軍武造型突擊步槍(Assault rifle)外觀,散熱器上端安裝了「戰術導軌」(Tactical rail)設計


2800MHz/1.2V/17-17-17-36
2666MHz/1.2V/16-16-16-36
2400MHz/1.2V/16-16-16-36

這一次換電腦,機殼部分看了很多,最終選擇了Aerocool DS CUBE
箱子太大就沒拍開箱文了,直接機殼亮相吧
機殼尺寸約為 265mm (W) x 411mm (H) x 381mm (D)

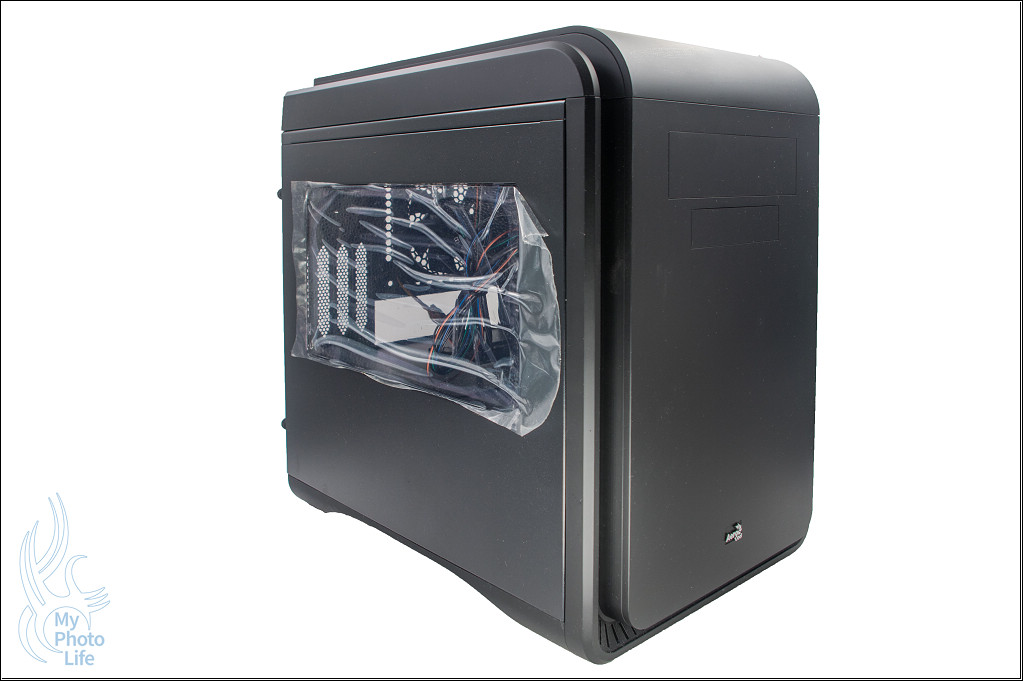

第一眼的感想就是矮胖的機殼…XD

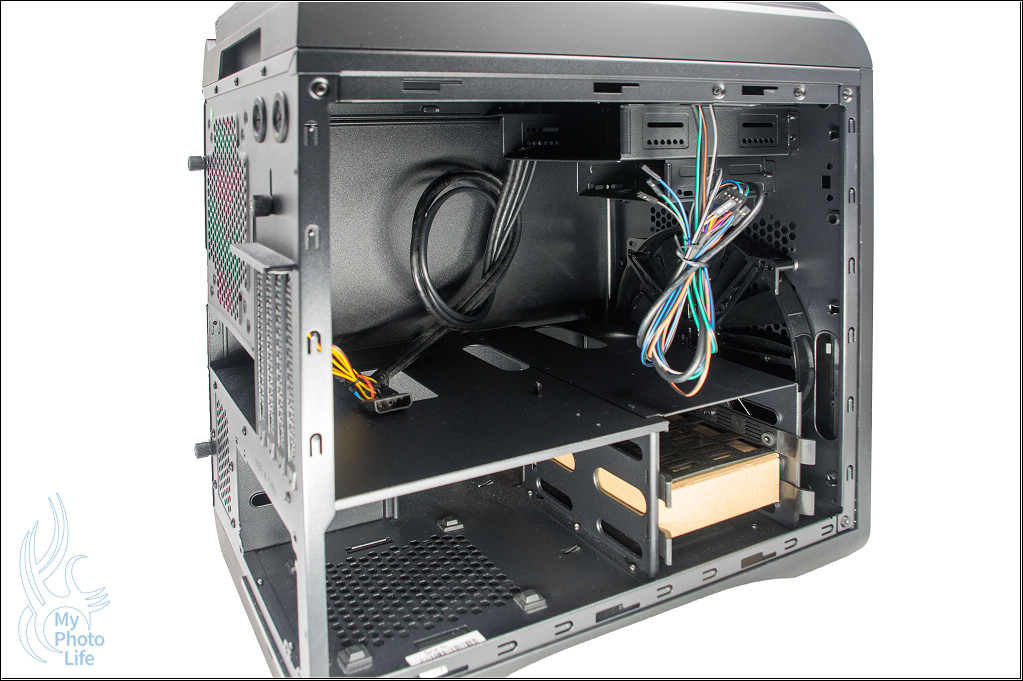

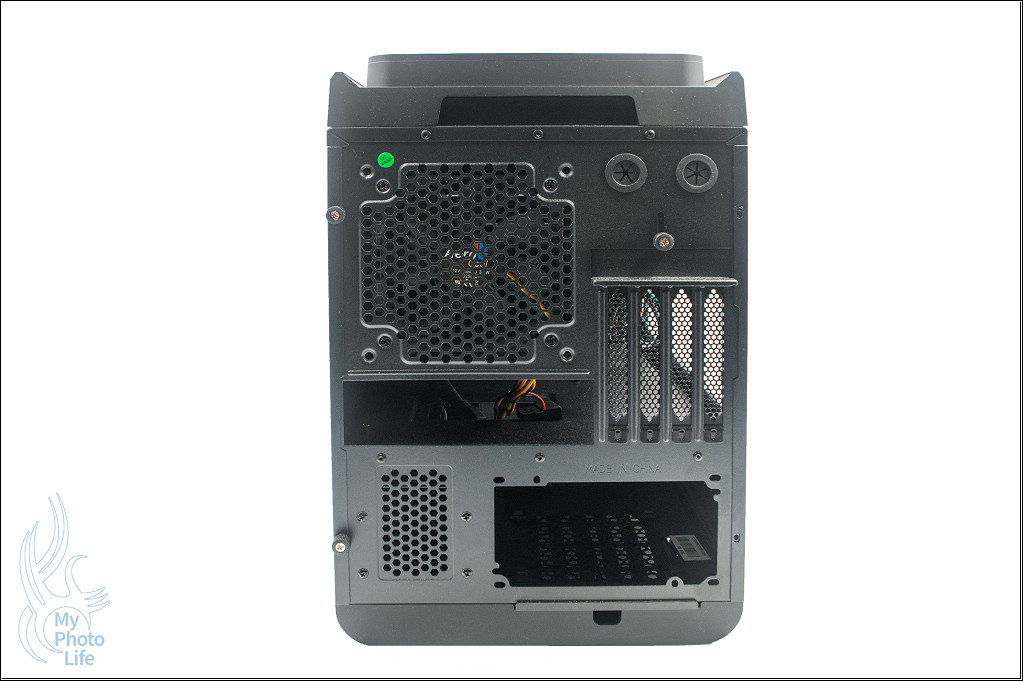

特別之處在於主機板是平躺的

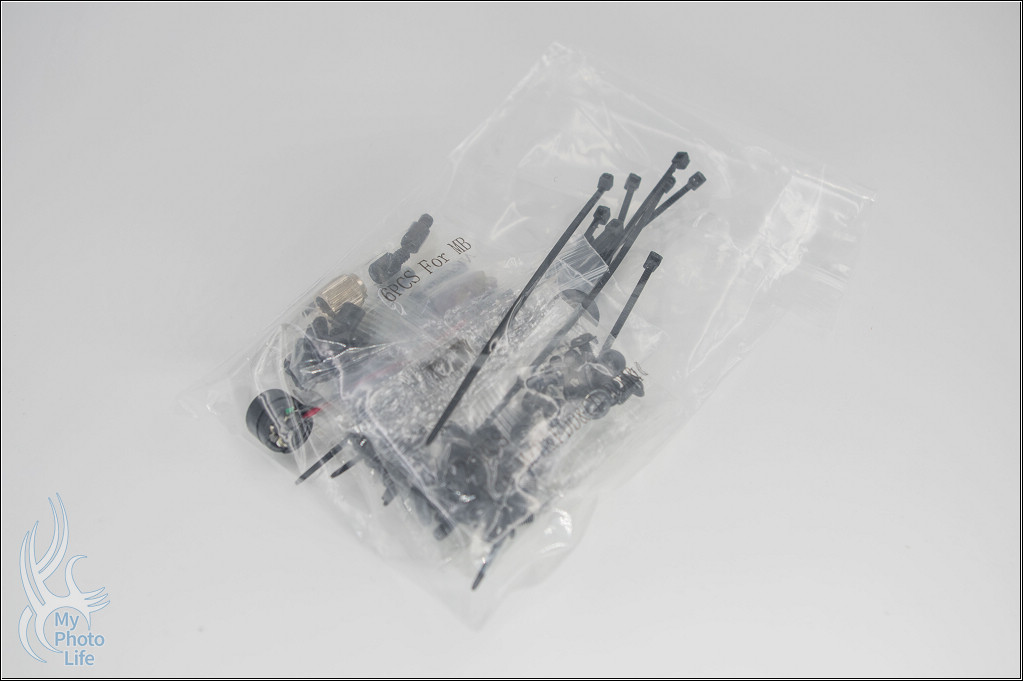

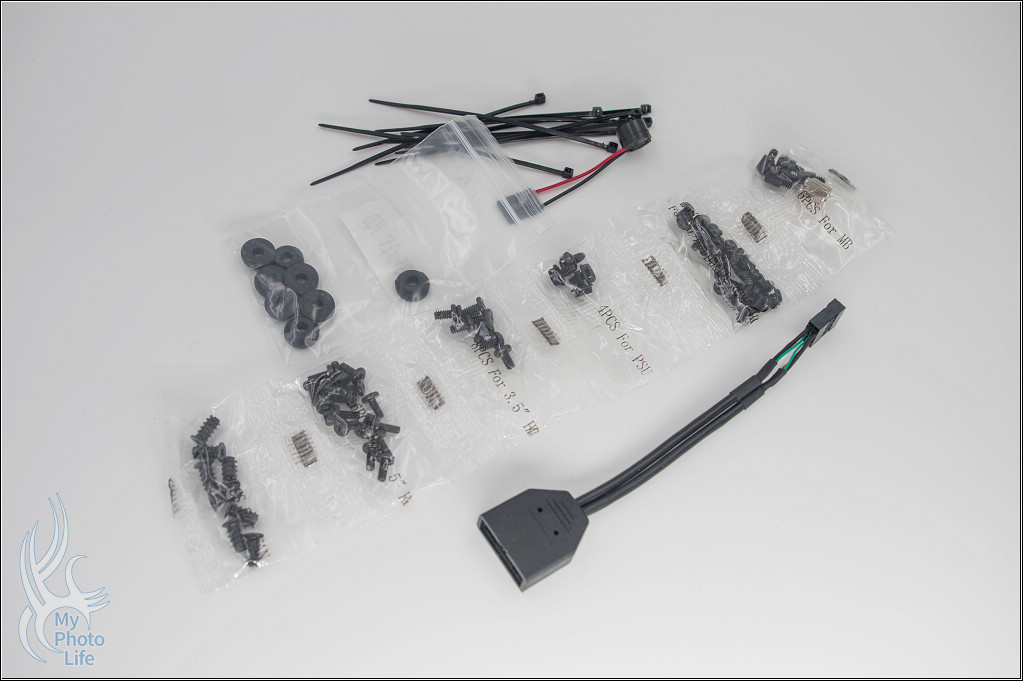

機殼裡面的螺絲袋

分類分的好詳細…

前面開箱介紹了一堆,接下來就是組裝了
好久沒有自己DIY自己的主機
顯示卡、光碟機、內接讀卡機、硬碟、電源供應器都是從原本的電腦移過來

裝CPU散熱器要先拆掉旁邊的扣具

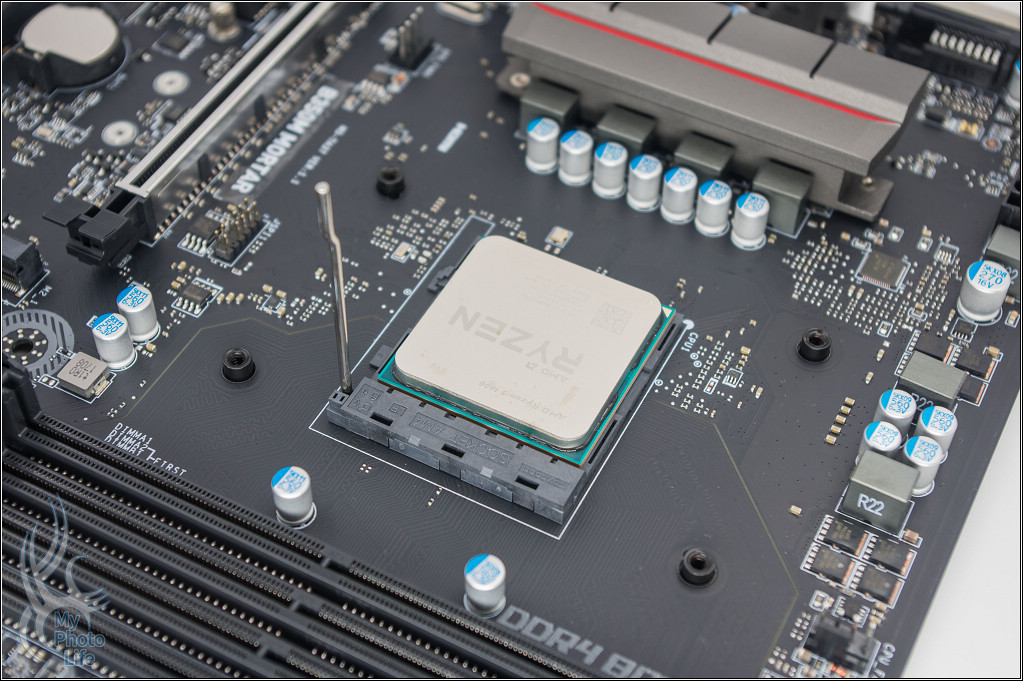

裝上Ryzen5 1600,記得看清楚方向

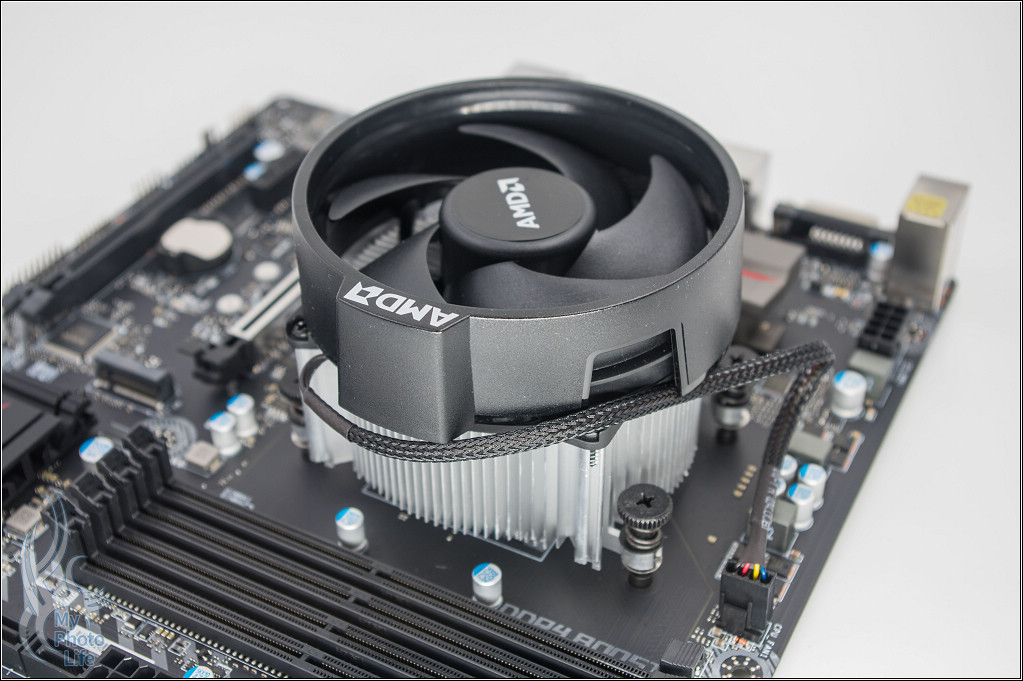

利用散熱器四邊的螺絲鎖上,風扇電源記得插好

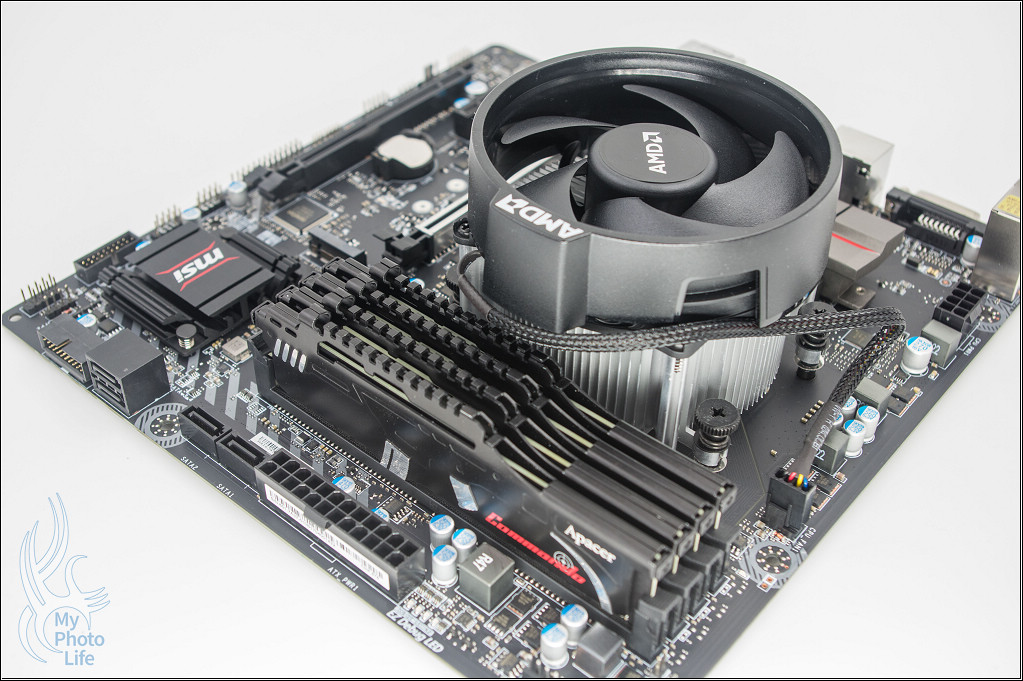

裝上Apacer Commando DDR4 2800 8GB*4

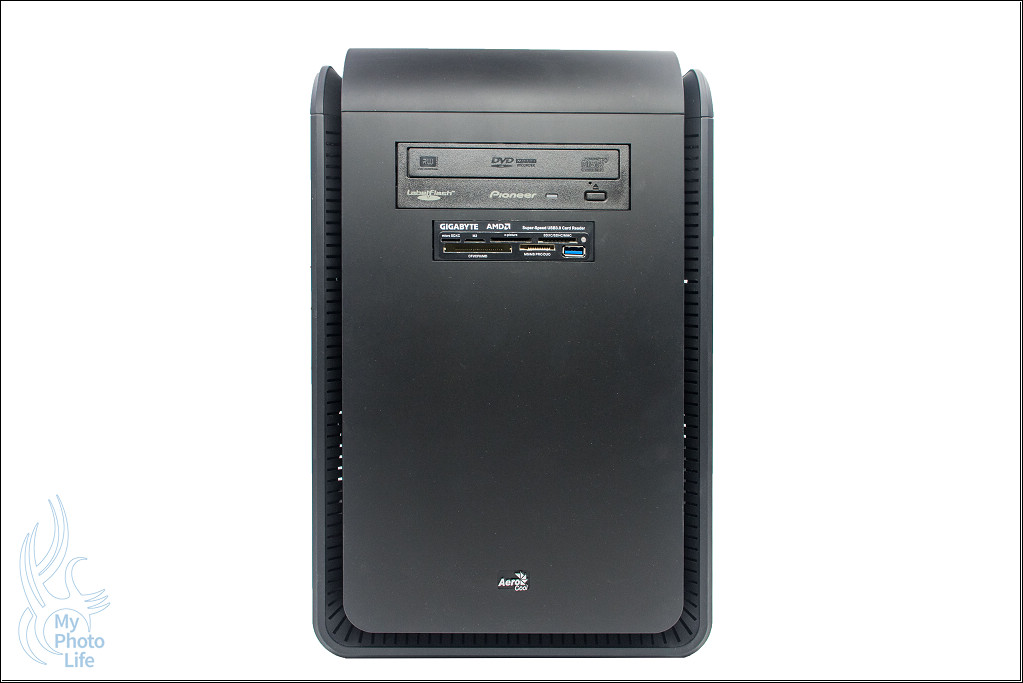

機殼部分前面裝上光碟機跟內接讀卡機
一大一小的前置也是當初我選擇這個機殼的主因

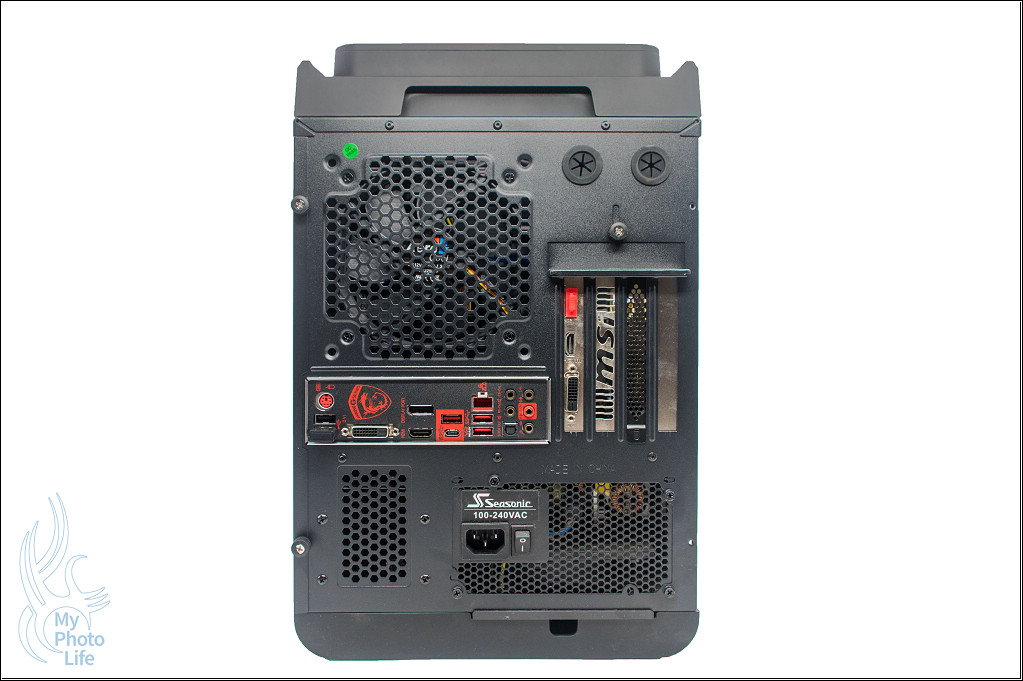

機殼背後,該裝的都裝好了!

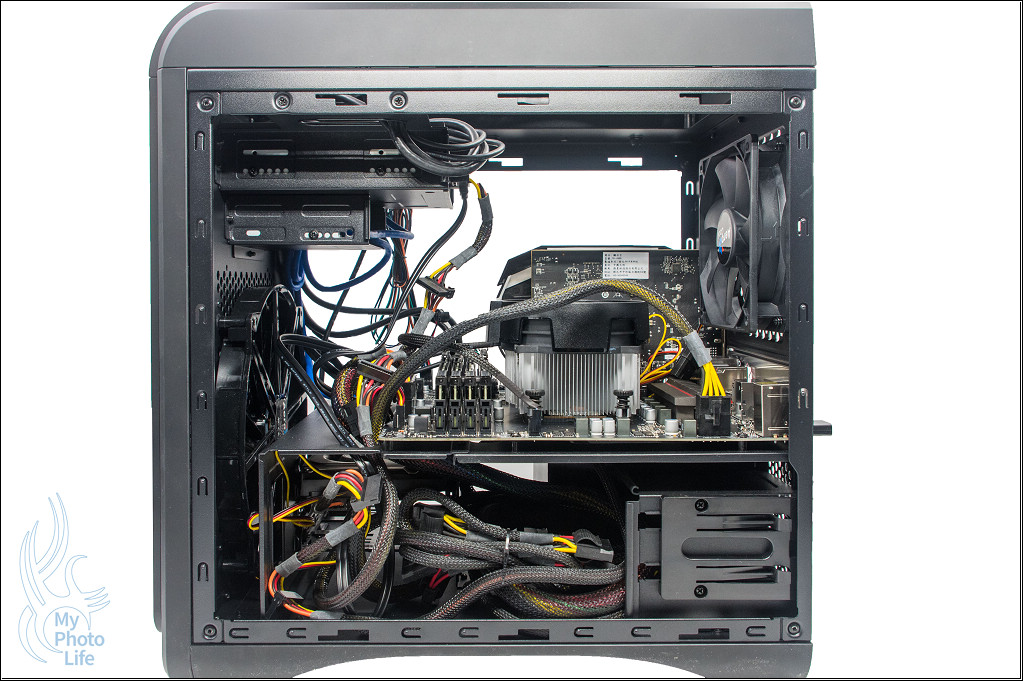

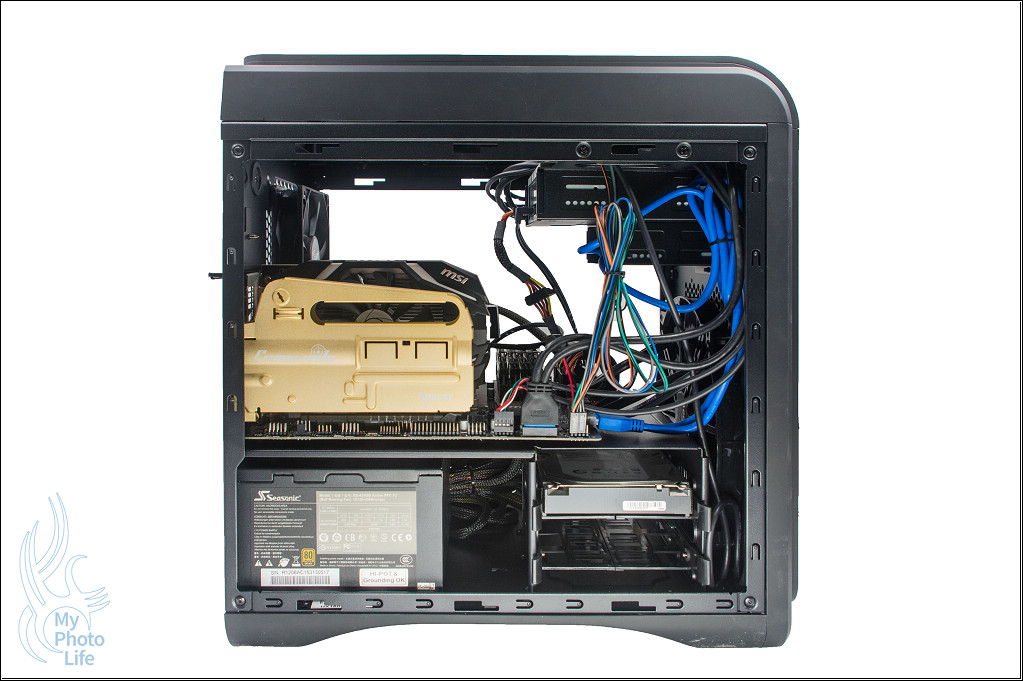

安裝完成,從側邊看!話說我整線的功力看來是不足
這樣裝起來反而Apacer PT920 PCIe Gen 3 x4 240GB SSD 超顯眼!
電源供應器為SEASONIC S12 II bronze 430W 80+銅牌

另外一個側邊….

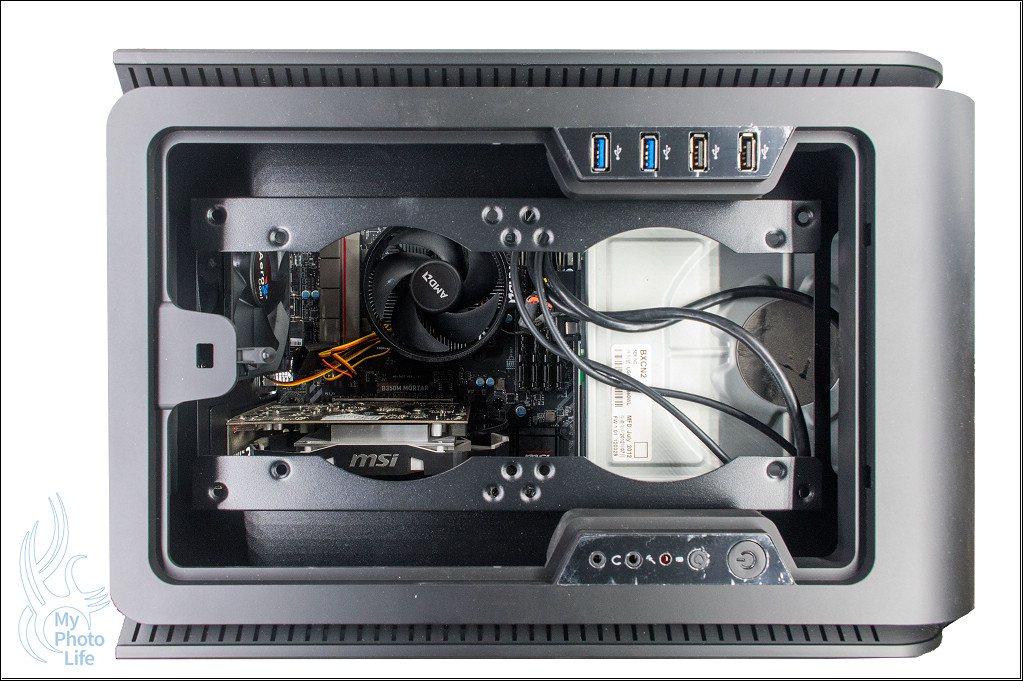

開上蓋從上面看!

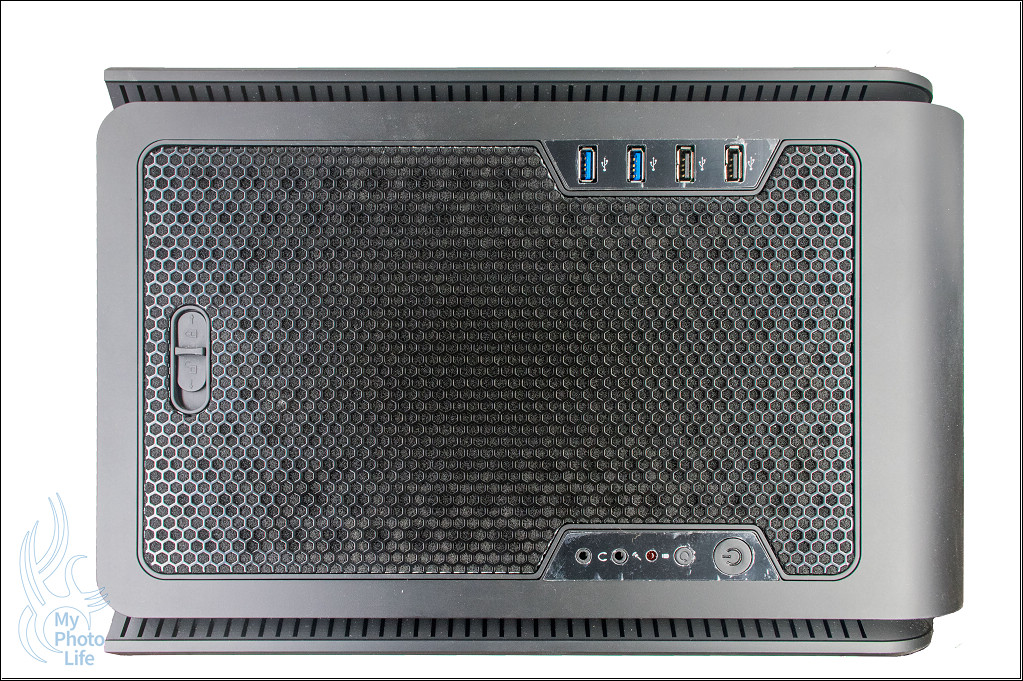

上蓋有兩種,我選擇裝有透氣孔的,機殼的USB跟控制鈕等都在上面
2 x USB3.0、2 X USB2.0,電源鍵、重置鍵、耳機孔、麥克風孔

最後…沒有拍最後完成…XD
事實上還有下一篇效能比較,跟我原本的舊電腦做一個比較
這部份可能要花點時間了…哈
